Centro di sagomatura binario elettrificato di taglio HBC-B160

punzonaturapiegaturamobile

Panoramica

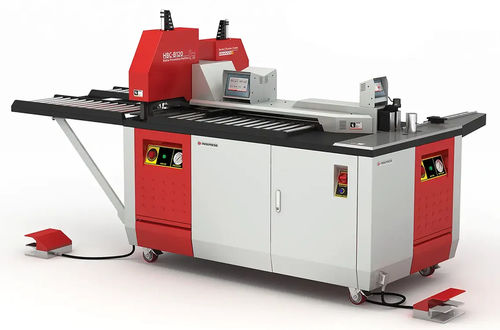

La HBC-B160 è una macchina compatta di tipo B per taglio, punzonatura e piegatura di busbar in rame e alluminio fino a 160 × 15 mm. Un unico gruppo idraulico alimenta le stazioni in modo sequenziale. Varianti disponibili: ES (arresto programmabile) e EH (arresto manuale).

Capacità principali

• Lavora busbar in rame e alluminio fino a 160 × 15 mm (larghezza × spessore).
• Tre funzioni: taglio, punzonatura e piegatura in funzionamento sequenziale (una stazione alla volta).
• Gruppo idraulico singolo (Tipo-B) che alimenta le stazioni in sequenza per ridurre i costi d'acquisto e di esercizio rispetto ai modelli a azionamento simultaneo.
• Precisione di posizionamento ±0,1 mm e arresti programmabili (fino a 20 posizioni) per ripetibilità.
• PLC e HMI Siemens e predisposizione Industry 4.0 per monitoraggio e integrazione.
• Componenti idraulici: pompe e valvole Duplomatic; motore idraulico referenziato nella documentazione.

Stazioni funzionali (punti salienti)

• Stazione di piegatura — piegatura sequenziale di busbar fino a 160 × 15 mm con controllo angolare ripetibile.
• Stazione di punzonatura — punzonatura sequenziale con punzoni intercambiabili; diametro max matrice/foro Ø20 mm.
• Stazione di taglio — taglio di precisione per bordi puliti e lunghezze ripetibili.
• Controller digitali — controller separati per piegatura e per punzonatura/taglio per programmare sequenze e lunghezze.
• Gruppo idraulico — unità singola fornisce alimentazione sequenziale a tutte le stazioni.

Dati principali macchina

• Capacità massima: 160 × 15 mm (larghezza × spessore).
• Potenza elettrica totale (indicata): 3 kW; motore idraulico referenziato 2,2 kW.
• Diametro max matrice/foro: Ø20 mm.
• Raggio max di piegatura (matrice mobile standard): 14 mm.
• Precisione di posizionamento: ±0,1 mm; arresti programmabili fino a 20 posizioni.
• Idraulica: pompe e valvole Duplomatic; pressione di esercizio 230 bar; capacità olio idraulico 30 L.
• Controllo: PLC e HMI Siemens; predisposizione Industry 4.0.
• Tensione/frequenza: 380 V AC / 50 Hz.
• Peso macchina: 840 kg; ingombro (L × W × H): 200 × 110 × 174 cm.
• Operatori richiesti: 1–2; montaggio su ruote per riposizionamento in officina.

Progetto e funzionamento

• Design Tipo-B con gruppo idraulico singolo: funzionamento sequenziale che consente l'uso da parte di un singolo operatore (1–2 operatori tipici per carico/scarico).
• Sistemi di posizionamento: encoder rotativo 3.600 impulsi/giro e regolo lineare 5 μm per angoli e posizioni ripetibili senza segni.
• Struttura su ruote per flessibilità di layout in officina.
• Connettività Industry 4.0 tramite PLC/HMI Siemens per supervisione, tracciabilità e monitoraggio remoto.

Varianti e accessori opzionali

• HBC-B160-ES: variante ES con arresto di lunghezza programmabile (arresto automatico).
• HBC-B160-EH: variante EH con arresto manuale.
• Opzioni: cercatore laser per il centro, punzoni speciali (ovale/rettangolare), matrici speciali per piegatura (gradinate, bordo, torsione), upgrade arresto programmabile.

Specifiche tecniche

• Modello: HBC-B160 (varianti HBC-B160-ES / HBC-B160-EH).
• Funzioni: taglio, punzonatura, piegatura (sequenziale).
• Materiali lavorati: busbar in rame e alluminio.
• Capacità max: 160 × 15 mm.
• Diametro max matrice/foro: Ø20 mm.
• Raggio max di piegatura (matrice mobile standard): 14 mm.
• Precisione di posizionamento: ±0,1 mm; arresti programmabili fino a 20 posizioni.
• Sistemi di posizionamento: encoder rotativo 3.600 impulsi/giro e regolo lineare 5 μm.
• Idraulica: pompe e valvole Duplomatic; pressione 230 bar; olio 30 L.
• Alimentazione elettrica: 3 kW (riferimento motore idraulico 2,2 kW).
• Tensione/frequenza: 380 V / 50 Hz.
• Peso: 840 kg.
• Ingombro (L×W×H): 200 × 110 × 174 cm.
• Operatori: 1–2.
