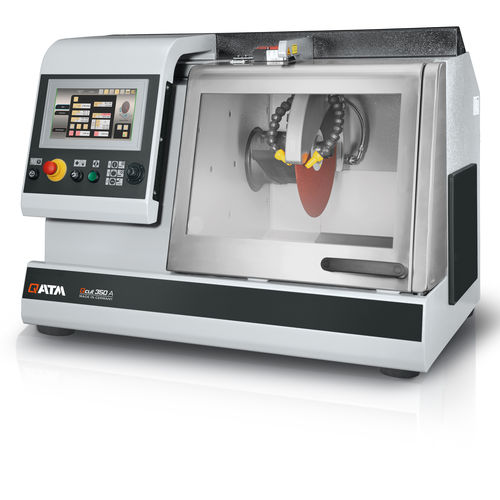

Macchina da taglio a lama rotativa Qcut 350 A

per materiali compositiper PCBdi campioni

Introduzione
La Qcut 350 A è una troncatrice abrasiva ad umido automatica per campioni fino a Ø 135 mm. La modalità Low Contact Cutting (LCC) consente tagli delicati e controllati su provini con geometrie, dimensioni e materiali diversi. Applicazioni tipiche: metallografia, materialografia, mineralogia, preparazione di materiali compositi (CFC/PMC/MMC) e taglio di componenti elettronici come PCB. La camera di taglio ingrandita e il piano in acciaio inossidabile permettono una movimentazione agevole. Funzionalità software come il rilevamento automatico di contatto, il processo multi-posizione (MPP) e la regolazione parallela del carter della mola durante i tagli verticali migliorano ripetibilità e produttività.

Vantaggi del prodotto

• Spostamento orizzontale automatico
• Spostamento verticale automatico
• Controllo elettronico della forza di taglio
• Controllo elettronico della distanza
• Limitatore elettronico della forza di taglio
• Memoria per salvataggio programmi
• Ampia gamma di sistemi e utensili di serraggio disponibili
• Apertura lato destro per pezzi lunghi

Controllo elettronico delle prestazioni
La velocità di avanzamento viene ridotta automaticamente al raggiungimento della potenza massima impostata per proteggere il gruppo di azionamento e gli elementi di taglio da sovraccarichi.

Avanzamento trasversale di precisione
L'avanzamento trasversale automatico opzionale con funzione di taglio a serie consente tagli paralleli precisi. L'asse è controllato elettronicamente e può essere impiegato come asse di alimentazione per l'uso con pot wheel.

Taglio pulsato
La modalità di taglio pulsata variabile offre vantaggi nella lavorazione di sezioni pesanti o materiali difficili, riducendo stress termici e meccanici.

Multi-Position-Process (MPP)
MPP consente il posizionamento di più campioni sul tavolo e il loro taglio in un'unica sequenza automatizzata. La funzione teach-in rende semplice e ripetibile l'impostazione delle diverse posizioni di taglio.

Rilevamento automatico del contatto
Dopo l'avvio automatico del ciclo il campione si avvicina in rapido movimento e il contatto con la mola avvia il taglio secondo i parametri preimpostati, garantendo un avvio sicuro ed efficiente.

Nuove dimensioni
La camera di taglio e il piano di lavoro ingranditi, unitamente alla regolazione parallela del carter della mola, aumentano la capacità di taglio e le escursioni degli assi. Lo sportello laterale e l'apertura per pezzi lunghi migliorano l'accesso e la maneggevolezza.

Controllo elettronico
I parametri per i tagli con avanzamento automatico possono essere memorizzati e richiamati nel controllo elettronico. Il display mostra la posizione in modalità manuale e permette di modificare avanzamento, corsa e forza di taglio durante i cicli automatici.

Superiore nei dettagli
1. Grande tavolo macchina

• Posizionamento degli assi senza gioco
• Scanalature per montaggio dispositivi di serraggio QATM
• T-slot 12 mm per attrezzature personalizzate
• Max. L x H: 500 x 300 mm (senza asse Z); altrimenti 400 x 300 mm max.

2. Pannello di controllo ergonomico

• Display touch a colori 10,1"
• Joystick per comando manuale

3. Allineamento laser

• Posizionamento preciso dei componenti prima del taglio

4. Bloccaggio della mola

• Meccanismo di bloccaggio e dado semplificano la sostituzione della mola

5. Apertura laterale

• Apertura sul lato destro per campioni lunghi

6. Struttura robusta

• Costruzione in alluminio verniciato a polvere

7. Carter disco guidato in parallelo

• Maggiore capacità di taglio nel taglio trasversale

Dati tecnici
Disco di taglio: fino a Ø 356 mm / 14 in
Capacità massima di taglio: Ø 135 mm
Flangia disco: Ø 32 mm
Asse X automatico: 260 mm
Asse Y automatico: 175 mm
Asse Z automatico (opzione): 140 mm
Asse Z di precisione: 0,1 mm
Tavolo senza asse Z L x P: 500 x 300 mm, inox
Tavolo con asse Z L x P: 400 x 300 mm, inox
T-slot: 12 mm
Velocità: variabile 800–3400 giri/min
Potenza di collegamento: 9,5 kVA
Potenza di azionamento (principale): 4 kW S1; 5,5 kW S3
L x A x P: 1015 x 760 x 810 mm
Peso: ca. 200 kg (dipende dall'equipaggiamento)

Specifiche

• Modello: Qcut 350 A
• Capacità massima di taglio: Ø 135 mm
• Disco di taglio: fino a Ø 356 mm
• Intervallo di velocità: 800–3400 giri/min (variabile)
• Potenza motore: 4 kW (continuo), 5,5 kW (intermittente)
• Dimensioni tavolo: 500 x 300 mm (senza asse Z) / 400 x 300 mm (con asse Z)
• Precisione asse Z: 0,1 mm
• Potenza di collegamento: 9,5 kVA
• Peso appross.: 200 kg (dipende dall'equipaggiamento)
