Macchina da taglio laser Qcut 250 A

a lama rotativacon software di controlloper metallografia

Introduzione

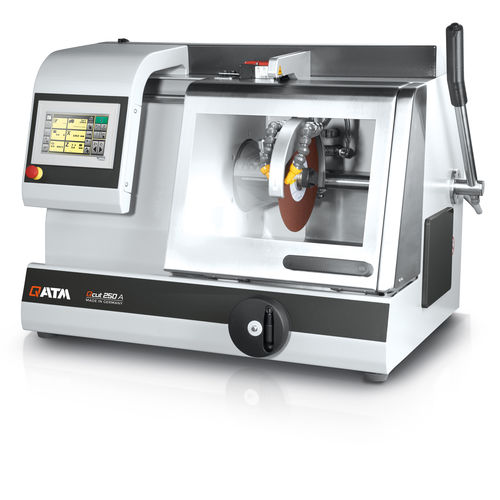

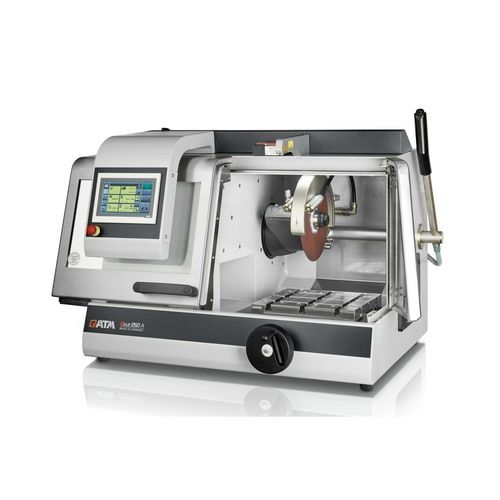

La Qcut 250 A è una troncatrice abrasiva compatta, flessibile e semi‑automatica per pezzi e campioni fino a Ø 95 mm, con disco di taglio fino a 254 mm / 10". Unisce la velocità del taglio manuale alle funzioni di taglio abrasivo automatico.

Vantaggi del prodotto

• Asse Y manuale con freno a leva elettromeccanico per uso con una sola mano
• Care‑Cut (oscillazione) per un taglio delicato dei materiali sensibili
• Touch‑screen 7" con software utente QATM intuitivo
• Spostamento asse X automatico e funzionamento manuale tramite volantino
• Controllo avanzamento dipendente dalla forza di taglio (asse X)
• Illuminazione LED ad alte prestazioni della camera di taglio
• Protezione disco guidata in parallelo che aumenta la capacità di taglio effettiva
• Aperture laterali per pezzi lunghi

Taglio dinamico fine
Il movimento manuale di taglio è regolato da ingranaggi per controllare la forza di taglio, garantendo tagli precisi e senza scatti. Il freno elettromeccanico blocca la posizione del disco a qualsiasi angolazione.

Movimento orizzontale
La tavola supporta sia il movimento manuale (volantino) che il movimento automatico dinamico. La modalità di taglio a impulsi riduce le sollecitazioni ed è più delicata sul campione.

Software di controllo intuitivo
Il software integrato dispone di un menu di manutenzione chiaro e parametri di taglio configurabili per semplificare l'utilizzo e le operazioni di routine.

Avanzamento trasversale automatico
L'asse Z opzionale permette regolazioni con precisione 0,1 mm per tagli paralleli e in serie.

Dettagli distintivi

• Grande tavola inox: posizionamento assi senza gioco; scanalature a T 12 mm; Max W x H: 380 x 270 mm (senza asse Z), altrimenti 300 x 270 mm
• Pannello ergonomico: display a colori 10,1" e joystick per manovre manuali
• Allineamento laser per posizionamento accurato prima del taglio
• Blocco disco: sostituzione semplificata tramite meccanismo di bloccaggio e sistema di dado agevole
• Aperture laterali per posizionamento preciso di componenti lunghi
• Struttura robusta: costruzione in alluminio verniciato a polvere
• Coperchio disco guidato in parallelo per aumentare la capacità nei tagli trasversali
• Grande leva manuale con freno di bloccaggio automatico per tagli trasversali precisi

Dati tecnici

• Disco di taglio: fino a 254 mm / 10"
• Capacità massima di taglio: Ø 95 mm
• Corsa asse X (auto & manuale): 225 mm
• Corsa asse Y (manuale): 170 mm
• Corsa asse Z opzionale: 120 mm, precisione 0,1 mm
• Dimensioni tavola W x D senza Z: 380 x 270 mm; con Z: 300 x 270 mm
• Scanalatura a T: 12 mm
• Potenza di collegamento: 5,5 kVA
• Potenza motore principale: 3 kW (S1); 4 kW (S3/60%)
• Velocità: 3015 rpm (50 Hz) / 3100 rpm (60 Hz)
• Dimensioni macchina W x H x D: 925 x 676 x 756 mm
• Peso approssimativo: ~130 kg (a seconda dell'allestimento)
