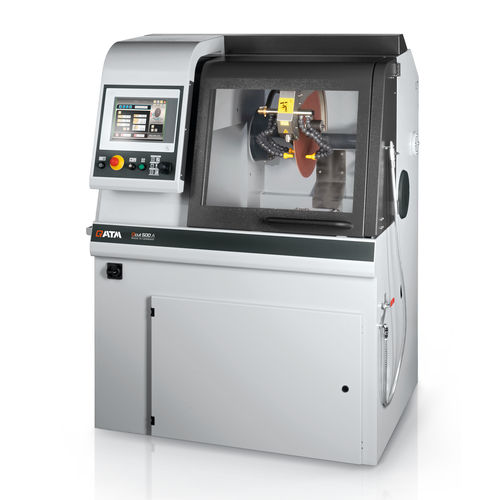

Macchina da taglio a lama rotativa Qcut 500 A

con assistenza digitalecon software di parametrizzazionecon software di controllo

Panoramica
La Qcut 500 A è una troncatrice a umido progettata per sezionare con precisione e ad alto rendimento componenti grandi e pesanti. Combina azionamenti assiali altamente dinamici con funzioni automatiche di attraversamento e taglio a cappellotto, offrendo ampio spazio di lavoro per campioni lunghi.

Vantaggi

• Maggiore produttività: gli azionamenti consentono spostamenti fino a 80 mm/s per ridurre i tempi ciclo
• Gestione flessibile: porte ampie e aperture laterali per pezzi lunghi o ingombranti
• Elaborazione in serie: il Multi-Position Process (MPP) permette il posizionamento simultaneo e il taglio automatico di più componenti

Caratteristiche principali

• Interfaccia operatore: touchscreen industriale 12,1" con software QATM; controllo tramite joystick e 200 programmi utente per impostazioni rapide e modifica dei parametri in tempo reale
• Costruzione robusta: struttura in alluminio verniciato a polvere con refrigerazione a ricircolo integrabile e lubrificazione centrale automatica
• Piano di lavoro: piano in acciaio inossidabile con scanalature a T longitudinali e trasversali; serraggio sicuro tramite piano a T o sistema Easy; piano con Z 550 x 500 mm o senza Z 700 x 500 mm
• Portata: supporto di pezzi pesanti (fino a ca. 400 kg in alcune configurazioni; ingresso piano fino a 120 kg inclusi dispositivi di serraggio)
• Camera di taglio: grande porta scorrevole con vetro stratificato anti-graffio, porta laterale a battente, aperture destro/sinistro per campioni lunghi, illuminazione LED infrangibile
• Braccio snodato ottimizzato: sistema di raffreddamento efficiente, protezione disco guidata in parallelo e opzione di allineamento laser per posizionamento preciso
• Avanzamento trasversale di precisione: asse Z integrato nel piano per mantenere altezza di taglio costante; avanzamento automatico per tagli paralleli precisi
• Utensile rotante (opzionale): avanzamento rotativo verticale con input angolare controllato da software per superfici uniformi, riduzione dei tempi di taglio su pezzi rotanti e protezione dal gioco del disco
• Taglio pulsato e controllo avanzamento in funzione della forza: taglio pulsato regolabile per materiali difficili; la velocità di avanzamento si riduce automaticamente al raggiungimento della forza di taglio preimpostata per proteggere macchina, pezzo e sistemi di serraggio

Accessori / Opzioni

• Unità di raffreddamento a ricircolo (compatta, integrabile, filtrazione multi-camera)
• Sistema di filtraggio a nastro per operazioni continue/seriali
• Separatore centrifugo per rimuovere la nebbia del refrigerante
• Allineamento laser opzionale, utensile rotante e dispositivi di serraggio Qtool

Specifiche tecniche

• Disco di taglio: fino a Ø 508 mm
• Capacità massima di taglio: Ø 190 mm
• Diametro foro disco: Ø 32 / 40 mm
• Corsa X automatica: 420 mm
• Corsa Y automatica: 280 mm
• Corsa Z automatica (opzione): 200 mm
• Precisione asse Z: 0,1 mm
• Piano con Z (L x P): 550 x 500 mm, acciaio inossidabile
• Piano senza Z (L x P): 700 x 500 mm, acciaio inossidabile
• Dimensione scanalatura T: 12 mm
• Velocità disco: variabile 1000–2800 / 1000–2400 rpm (a seconda della configurazione)
• Potenza collegamento: 30 kVA
• Potenza motore principale: 15 kW, servizio S1
• Dimensioni (L x A x P): 1300 x 1820 x 1250 mm
• Peso: circa 1000 kg (dipende dall'equipaggiamento)
