Macchina da taglio a lama rotativa Qcut 600 A

per metalload azionamento manualecon assistenza digitale

Introduzione

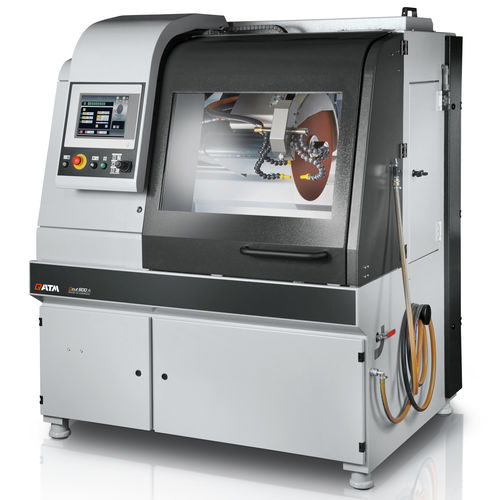

La Qcut 600 A è una troncatrice metallografica a umido per applicazioni industriali su campioni grandi e pesanti. Integra movimenti automatici sugli assi X/Y/Z e un motore principale da 15 kW raffreddato ad acqua per tagli precisi a basso contatto e sequenze automatizzate per produzione in serie.

Vantaggi del prodotto

• Capacità di taglio: campioni fino a Ø 244 mm
• Gestione di componenti pesanti: tavola predisposta per carico con muletto o gru (vedere specifiche di carico)
• Multi-Position Process (MPP): posizionamento simultaneo e taglio automatico di più componenti sulla tavola

1. Pannello di controllo ergonomico

• Touchscreen industriale 12,1" con software QATM per creazione e salvataggio programmi
• Joystick per controllo manuale degli assi e rapido set-up dei cicli automatici
• Pannello di controllo scorrevole per accesso libero all’area di lavoro

2. Struttura macchina robusta

• Struttura saldata in acciaio verniciato a polvere per uso industriale
• Unità di raffreddamento per ricircolo integrabile e opzioni di filtrazione centrale
• Lubrificazione centrale automatica degli assi

3. Ampia tavola

• Tavola in acciaio inox con scanalature a T longitudinali e trasversali (dimensione T: 12 mm)
• Fissaggio sicuro di pezzi complessi con dispositivi su scanalature a T o sistema Easy clamping
• Capacità di carico della tavola: fino a 400 kg (specifica tavola); esempi di carichi tipici disponibili

4. Ampia camera di taglio

• Porta scorrevole frontale ampia e porta laterale a battente per accesso e visibilità in sicurezza
• Grande porta laterale per facilitare la sostituzione della mola di taglio
• Illuminazione interna LED resistente agli urti

5. Braccio snodato ottimizzato

• Sistema di raffreddamento efficiente sul braccio snodato
• Protezione mola guidata in parallelo per aumentare la capacità di taglio nelle operazioni verticali
• Aiuto di allineamento laser opzionale per rapido posizionamento del pezzo
• Motore principale raffreddato ad acqua da 15 kW

Caratteristiche chiave

• Asse Z di precisione (0,1 mm) e asse Z integrato nella tavola per mantenere l’altezza di taglio
• Avanzamento trasversale automatico con funzione di taglio in serie per tagli paralleli precisi
• Utensile di rotazione opzionale con input angolare controllato da software per migliorare la finitura e ridurre i tempi su pezzi di rotazione
• Taglio pulsato regolabile per materiali difficili per migliorare il raffreddamento e i risultati di taglio
• Controllo avanzamento dipendente dalla forza di taglio: la velocità di avanzamento diminuisce automaticamente al raggiungimento di una forza preimpostata

Accessori (esempi)

• Unità di raffreddamento a ricircolo con filtrazione multicanale (compatta, integrabile)
• Sistema a nastro filtrante per funzionamento in serie continuo (serbatoio ≈ 285 l, capacità di filtrazione ≈ 100 l/min)
• Separator centrifugo per rimuovere la nebbia del refrigerante e migliorare la qualità dell’aria (varianti di potenza di aspirazione)

Consumabili
Dischi da taglio, setacci di ingresso e sacchi filtranti sono consumabili raccomandati; QATM fornisce consumabili da taglio abbinati alla macchina.

Specifiche tecniche

• Mola/disco: fino a Ø 600 mm
• Capacità massima di taglio: Ø 244 mm
• Massima penetrazione della mola nel pezzo: 190 mm (con mola Ø 500 mm)
• Dimensione flangia: Ø 32 / 40 mm
• Corsa automatica X: 550 mm
• Corsa automatica Y: 360 mm
• Corsa automatica Z: 550 mm
• Precisione asse Z: 0,1 mm
• Tavola L x P: 750 x 600 mm, inox
• Dimensione scanalatura a T: 12 mm
• Velocità mola: variabile 1000 - 2400 rpm
• Potenza motore principale: 15 kW S1 (raffreddato ad acqua)
• Potenza di collegamento: 30 kVA
• Dimensioni totali L x A x P: 1488 x 1960 x 1477 mm
• Peso: ca. 1600 kg (a seconda dell’equipaggiamento)
