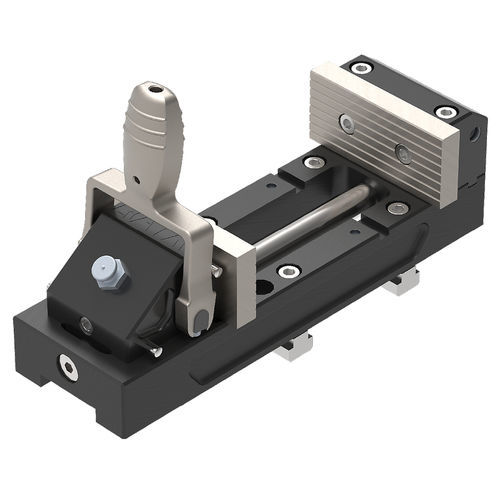

Attrezzo di serraggio manuale Qtool 60

meccanicoper pezzi da lavorareper macchina di taglio

Introduzione
Il Qtool 60 è un dispositivo di serraggio modulare per componenti di medie dimensioni (fino a Ø 60 mm) con larghezza utile di 100 mm. Utilizza una ganascia eccentrica per un serraggio rapido e affidabile e dispone di un arresto posteriore regolabile (50 mm) per il posizionamento riproducibile durante il taglio. Un ampio programma di ganasce e un arresto trasversale opzionale aumentano la versatilità.

Punti chiave

• Per componenti medi Ø 60 mm | Larghezza utile = 100 mm
• Ganascia eccentrica per serraggio rapido e potente
• Arresto posteriore regolabile (50 mm) per posizionamento ripetibile
• Ampia selezione di ganasce per diverse geometrie
• Espandibile opzionalmente con arresto trasversale e accessori

Dati tecnici (Qtool 60)
Campo di serraggio: 0–100 mm | Larghezza ganascia (standard): 70 mm | Altezza ganascia (standard): 32 mm | Forza di serraggio: ca. 2000 N

Compatibilità (opzioni di montaggio)
Montaggio tramite dado a T / distanziatore o tramite piastra Easy (dipende dal modello). Esempi di montaggio diretto:

• Qcut 200 A: 8 mm / 60 mm
• Qcut 250 A: 12 mm / 75 mm
• Qcut 250 M: 12 mm / 100 mm
• Qcut 350 A: 12 mm / 75 mm
• Brillant 230: 12 mm / 75 mm

Ganasce per Qtool 60
Il programma modulare di ganasce permette di adattare il serraggio alla forma del componente e all'applicazione di taglio.

Componenti rotondi

• Ganasce prismatiche o smussate garantiscono serraggio preciso e sicuro
• La geometria delle ganasce crea un contatto a 3 punti definito per evitare scorrimenti
• Possibilità di serraggio verticale con prisma a croce; i componenti possono essere tagliati sopra il dispositivo

Componenti di grandi dimensioni

• Le ganasce alte aumentano la superficie di serraggio per pezzi di grande geometria

Serraggio del lato tagliato

• Le ganasce scanalate possono serrate il lato tagliato e ridurre la formazione di bave
• Riduce la necessità di sbavatura successiva prima dell'incapsulamento

Tipi di ganasce disponibili (selezione)

• Ganascia standard (inclusa): altezza 32 mm | larghezza 70 mm | Consegna: 1 ganascia di ricambio
• Ganascia smussata: altezza 32 mm | larghezza 70 mm | 5° smusso per premere il materiale rotondo | Per Ø ≤ 60 mm
• Ganascia alta: altezza 60 mm | larghezza 70 mm | Per componenti grandi | Consegna: 2 ganasce
• Ganascia alta scanalata: altezza 60 mm | larghezza 100 mm | Il campione rimane serrato dopo il taglio | Consegna: 2 ganasce
• Ganascia con prisma a croce: altezza 32 mm | larghezza 70 mm | Prisma orizzontale/verticale (orizz. Ø max 18 mm, vert. Ø max 32 mm) | Consegna: 1 ganascia
• Ganascia alta scanalata con prisma: altezza 60 mm | larghezza 100 mm | Prisma orizz. Ø max 17 mm | Consegna: 2 ganasce (1 liscia, 1 con prisma)

Arresto pezzo
Per tagli ripetitivi l'arresto regolabile garantisce un posizionamento riproducibile:

• Montabile su Qtool 60 (compatibile anche con Qtool 80 / 80 VARIO sinistra/destra)
• Corsa dell'arresto fino a 120 mm

Dispositivi di serraggio di precisione / Accessori
Accessori disponibili: piastre Easy (S / M), piastra Easy S rotante, Easy Adaption Qtool 40-60, Multi-Tower e unità swivel per funzioni di rotazione/inclinazione.

Knowledge Base (argomenti correlati)

• Metodi tipici per il prelievo di campioni
• Tecniche di sezionamento metallografico
• Come selezionare una mola da taglio adeguata

Specifiche tecniche

• Prodotto: Qtool 60 (serie)
• Campo di serraggio: 0–100 mm
• Larghezza ganascia standard: 70 mm
• Altezza ganascia standard: 32 mm
• Forza di serraggio: ca. 2000 N
• Progettato per componenti medi fino a Ø 60 mm
• Arresto posteriore regolabile: 50 mm
• Montaggio: diretto tramite dado a T / distanziatore o tramite piastra Easy (dipende dalla macchina)
• Esempi di compatibilità: Qcut 200 A, Qcut 250 A, Qcut 250 M, Qcut 350 A, Brillant 230
• Ganasce e accessori disponibili: standard, smussata, alta, alta scanalata, prisma a croce, alta scanalata con prisma, piastre Easy, Easy Adaption Qtool 40-60, Multi-Tower, unità swivel
