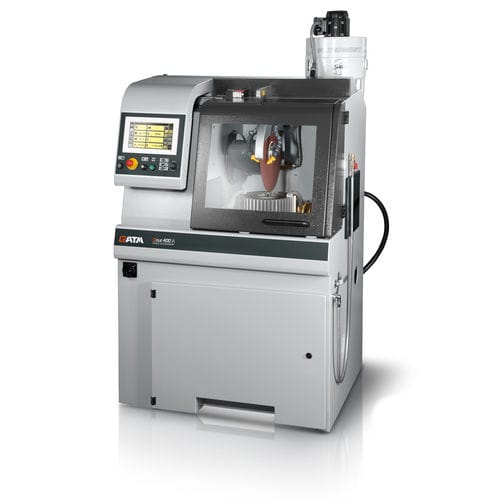

Macchina da taglio a lama rotativa Qcut 400 A

di campionicon assistenza digitalecon software di parametrizzazione

Introduzione
La Qcut 400 A è una macchina da taglio per preparazione di campioni in laboratorio e in produzione. Progettata per dischi fino a Ø 406 mm, offre ampia capacità di taglio in un ingombro contenuto con assi X/Y automatici per risultati ripetibili.

Vantaggi del prodotto

• Ingombro compatto con elevata capacità di taglio
• Multi-Position Process (MPP) per tagli sequenziali in posizioni diverse
• Sistema Quick-Change per cambio rapido della mola e manutenzione semplificata

Pannello di controllo ergonomico

• Touchscreen industriale 10,1" con software QATM intuitivo
• Joystick per controllo manuale rapido degli assi e impostazioni
• Memorizzazione fino a 200 programmi utente

Struttura robusta

• Costruzione in alluminio verniciato adatta all'ambiente industriale
• Unità di raffreddamento a ricircolo integrabile e separatore centrifugo opzionale
• Lubrificazione centrale automatica degli assi

Tavolo compatto in acciaio inox

• Guide a T longitudinali e trasversali integrate per serraggio flessibile
• Dimensioni: 420 x 375 mm (con Z); 550 x 375 mm (senza Z)
• Portata fino a 120 kg; corse X 345 mm, Y 200 mm, Z 150 mm (Z manuale standard, automatico opzionale)

Ampia camera di taglio

• Grande porta scorrevole e porta laterale a battente per accesso sicuro e rapido
• Apertura destra per campioni lunghi e illuminazione interna LED antiurto

Braccio rotante e testa di taglio ottimizzati

• Protezione mola guidata in parallelo per aumentare la capacità di taglio
• Sistema di raffreddamento efficiente e sistema Quick-Change per manutenzione rapida
• Opzione: allineamento laser per posizionamento preciso del pezzo

Allineamento laser (opzionale)

• Proietta la linea di taglio sul pezzo per posizionamenti ripetibili e tagli precisi

Avanzamento trasversale di precisione

• L'asse Z integrato mantiene l'altezza di taglio mentre l'avanzamento trasversale automatico consente tagli paralleli in serie con precisione
• MPP e funzioni di taglio in serie semplificano sequenze complesse

Utensile rotante (opzionale)

• Alimentazione rotante verticale con inserimento angolare controllato dal software per pezzi rotazionali
• Migliora l'uniformità della superficie e dimezza i tempi di taglio per questi pezzi

Operatività intuitiva

• Touchscreen ampio e joystick per gestione semplice dei parametri durante il funzionamento automatico
• Possibilità di modificare velocità di avanzamento, corsa e forza di taglio in tempo reale

Taglio a impulsi

• Taglio pulsato automatico regolabile per materiali spessi o difficili, ottimizzando raffreddamento e qualità del taglio

Controllo avanzamento dipendente dalla forza di taglio (X & Y)

• Riduzione automatica dell'avanzamento al raggiungimento del limite di forza preimpostato per proteggere macchina e campione e risparmiare tempo

Accessori (selezione)

• Unità di raffreddamento a ricircolo con filtrazione multicanale
• Sistema a nastro filtrante per produzione continua (serbatoio 285 l; filtraggio 100 l/min)
• Separatore centrifugo per rimuovere la nebbia di refrigerante (452 m3/h)

Consumabili
Mole e consumabili specifici raccomandati per garantire affidabilità, sicurezza ed efficienza nelle operazioni di taglio.

Specifiche tecniche

• Modello: Qcut 400 A
• Mola: fino a Ø 406 mm
• Capacità max. di taglio: Ø 150 mm
• Corsa X (automatica): 345 mm
• Corsa Y (automatica): 200 mm
• Corsa Z (manuale standard / auto opzionale): 150 mm; precisione Z: 0,1 mm
• Dimensione scanalatura a T: 12 mm
• Tavolo: 420 x 375 mm (con Z); 550 x 375 mm (senza Z)
• Portata tavolo: fino a 120 kg
• Potenza motore principale: 7 kW, S1; Potenza di connessione: 17 kVA
• Dimensioni (L x H x P): 1100 x 1610 x 930 mm
• Peso (a seconda dell'equipaggiamento): ~480 kg
