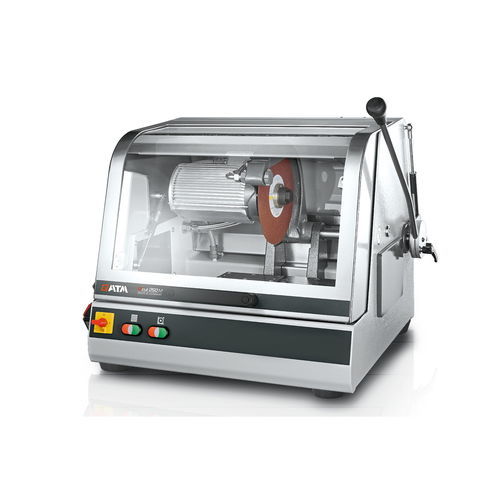

Macchina da taglio a lama rotativa Qcut 250 M

di discoad azionamento manualeper metallografia

Introduzione
La Qcut 250 M è una troncatrice a umido a funzionamento manuale progettata per tagli controllati nella preparazione metallografica e dei campioni. Il cappuccio si ripiega all’interno per consentire l’accesso completo alla camera di taglio; la finestra tondeggiante offre ampia visibilità durante il processo. Il raffreddamento della mola è integrato nella calotta protettiva e il robusto piano in acciaio inox è dotato di piastre d’usura sostituibili e scanalature trasversali per l’allineamento degli utensili di bloccaggio.

Vantaggi del prodotto

• Spostamento verticale manuale (asse Y) con leva regolabile
• Ampia camera di taglio per varie dimensioni di campioni
• Aperture laterali sinistra e destra per pezzi lunghi continui
• Ampio piano in acciaio inox con piastre d’usura intercambiabili
• Cupola su tutta la larghezza per accessibilità ottimale
• Funzionamento semplice ed ergonomico, adatto a laboratorio e produzione
• Compatibile con un’ampia gamma di utensili e sistemi di serraggio
• Interblocco porta e monitoraggio di arresto per conformità alle attuali norme di sicurezza
• Scocca in alluminio verniciata a polvere

Caratteristiche
Taglio dinamico fine
Il movimento verticale di taglio è azionato manualmente tramite una leva che garantisce controllo preciso e privo di scatti. La lunghezza e l’angolo della leva sono regolabili e un limitatore consente di impostare profondità di taglio ripetibili.

Illuminazione
La grande finestra arrotondata offre un ampio campo visivo della camera di taglio. È disponibile un’illuminazione LED flessibile opzionale per luce diretta sull’area di taglio.

Sicurezza
Il monitoraggio di arresto integrato impedisce l’apertura mentre la mola è in rotazione. L’interblocco della porta e la copertura protettiva della mola garantiscono un accesso sicuro durante messa a punto e manutenzione.

Consumabili
Per tagli affidabili ed efficienti, utilizzare dischi QATM e consumabili raccomandati in base al materiale. La corretta scelta della mola e del refrigerante assicura qualità di taglio e maggiore durata degli utensili.

Dispositivi di serraggio
È disponibile un’ampia gamma di dispositivi e morse (es. morsa 80). Le scanalature trasversali sul piano inox consentono un allineamento preciso e un serraggio sicuro degli accessori.

Download / Documenti disponibili
Schede tecniche e pagine di catalogo sono disponibili in più lingue, inclusa la scheda tecnica del Qcut 250 M e gli elenchi degli accessori.

Specifiche tecniche

• Disco di taglio: fino a Ø 250 mm / 10"
• Capacità massima di taglio: Ø 55 mm / Ø 90 mm (fino a 25 mm di lunghezza)
• Dimensione flangia: Ø 32 mm
• Asse Y (movimento verticale): 145 mm
• Piano LxP: 350 x 288 mm, acciaio inox
• Scanalatura a T: 12 mm
• Potenza di collegamento: 4,5 kVA
• Potenza motore (unità principale): 3 kW S6 40%
• Dimensioni L x H x P: 810 x 735 x 650 mm
• Peso: ~75 kg
