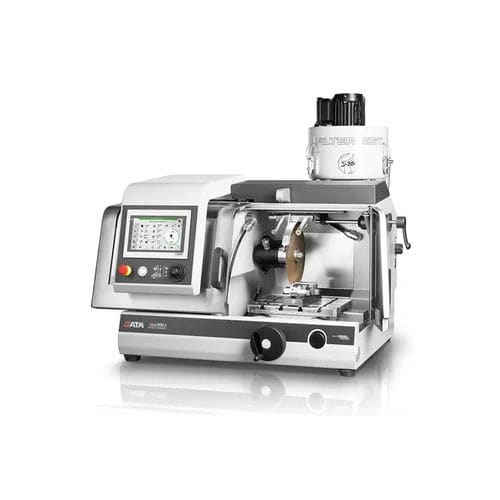

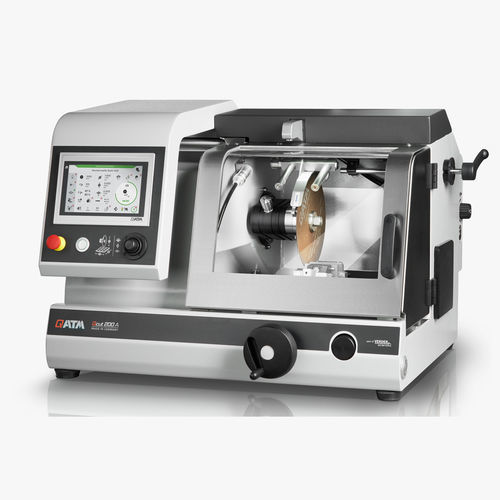

Macchina da taglio a lama rotativa Qcut 200 A

per metalloper vetrodi campioni

Introduzione
La Qcut 200 A è una troncatrice di precisione compatta con fino a tre assi automatici (X, Y, Z) progettata per l'utilizzo di dischi da taglio fino a Ø 203 mm (8''). Offre un design modulare e compatto e diverse funzioni di taglio, tra cui taglio di scorrimento/colpo e taglio a gradini per la rimozione controllata strato dopo strato.

Vantaggi del prodotto

• Assi di precisione completamente automatici con cuscinetti senza gioco
• Nuovo sistema di raffreddamento con portata circa il 25% superiore rispetto a macchine simili, riducendo l'usura della mola fino al 15%
• Funzione di pulizia automatica della camera di taglio
• Nuove funzioni software per applicazioni di rettifica
• Sostituzione semplificata del disco con bloccaggio e opzione di lubrificazione integrata
• Dispositivo di dressaggio per affilare dischi diamantati e da rettifica
• Nuovo dispositivo di rotazione modulare e adattabile

Sicurezza

• Interruttore di abilitazione: la macchina può essere posizionata solo mediante controllo a due mani quando la porta è aperta
• Il rischio di schiacciamento per l'operatore è praticamente eliminato

Rilevamento intelligente dei componenti

• Rilevamento automatico dei componenti consolidato e nuovo rilevamento di uscita (funzione di arresto automatico)
• I punti di inizio e fine taglio vengono rilevati automaticamente, riducendo i tempi di processo

Massima precisione grazie a una struttura robusta

• Costruzione durevole, a bassa vibrazione e stabile
• Adatta al taglio o alla rettifica (ruota a coppa) di campioni delicati con massima precisione
• Ottimo accesso alla camera di taglio tramite ampia porta scorrevole
• Fissaggio rapido e sicuro di dispositivi di serraggio versatili sulla grande tavola

Funzionamento intuitivo e semplice

• Grande touchscreen industriale da 7" con guida utente ergonomica
• Software user-friendly e facile da usare
• Spostamento confortevole degli assi automatici tramite joystick

Monitoraggio del flusso

• Il monitoraggio del flusso opzionale garantisce un raffreddamento costante dei campioni sensibili durante processi di taglio prolungati
• Il processo di taglio viene interrotto automaticamente quando viene raggiunta una soglia critica

Funzione di pulizia automatica

• Pulizia completamente automatica tramite ugelli a spirale nella camera di taglio
• La pulizia può essere attivata individualmente e avviarsi automaticamente dopo ogni taglio
• La pulizia può essere attivata durante il funzionamento per una visibilità chiara

Programmi di taglio estesi

• Taglio di scorrimento o a colpo per minimizzare l'area di contatto in base alla geometria del componente
• Funzioni di taglio a gradini per tagliare strato dopo strato e ottimizzare l'angolo d'azione, soprattutto su materiali massicci

Ampia gamma di accessori

• Grande tavola con scanalature e gole a T da 8 mm per dispositivi di serraggio QATM (max. L x A: 300 x 210 mm)
• Dispositivi di serraggio: ampia gamma inclusa unità di serraggio a vuoto per fissare i vetrini per sezioni sottili
• Sistemi di raffreddamento a ricircolo opzionali (portatili, mobili o varianti da laboratorio) per raffreddamento, filtrazione e rimozione trucioli
• Accessori espandibili con dispositivo di rotazione e ulteriori dispositivi di serraggio

Dati tecnici (tabella)
Disco da taglio: fino a Ø 203 mm / 8"
Capacità di taglio max.: 75 mm (disco Ø 200 mm)
Diametro flangia: Ø 12,7 mm
Asse X: 210 mm (manuale / automatico)
Asse Y: 80 mm (automatico)
Asse Z (opzione): 80 mm (automatico)
Velocità di avanzamento: 0,005–20 mm/s
Precisione asse Z: 0,005 mm
Avanzamento trasversale min. (asse Z): 0,001 mm
Tavola senza asse Z (LxP): 300 x 210 mm
Tavola con asse Z (LxP): 280 x 210 mm
Scanalatura a T: 8 mm
Velocità: 300 - 5000 rpm
Potenza motore principale: 0,75 kW, S1
Potenza di collegamento: 2,2 kVA
L x A x P: 725 x 535 x 675 mm
Peso: ca. 82 kg

Specifiche tecniche

• Modello: Qcut 200 A
• Diametro disco supportato: fino a 203 mm (8'')
• Capacità di taglio massima: 75 mm (con disco Ø 200 mm)
• Diametro flangia: 12,7 mm
• Assi automatici: X = 210 mm (manuale/automatico), Y = 80 mm (automatico), Z opzionale = 80 mm (automatico)
• Intervallo velocità di avanzamento: 0,005–20 mm/s
• Precisione asse Z: 0,005 mm; avanzamento trasversale min. (Z): 0,001 mm
• Dimensioni tavola: senza Z 300 x 210 mm; con Z 280 x 210 mm
• Scanalature a T: 8 mm per dispositivi di serraggio
• Intervallo velocità mandrino: 300–5000 rpm
• Potenza motore principale: 0,75 kW (S1)
• Potenza di collegamento: 2,2 kVA
• Dimensioni macchina (L x A x P): 725 x 535 x 675 mm
• Peso appross.: 82 kg
