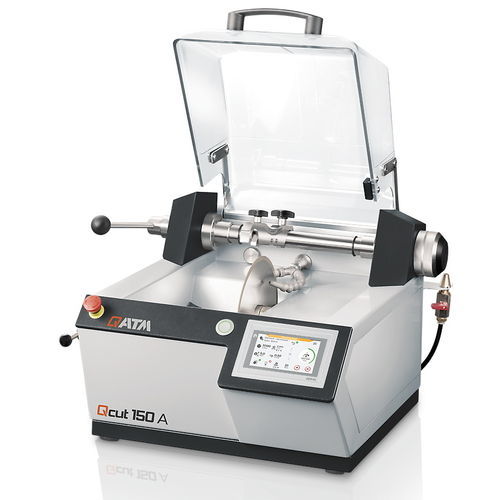

Macchina da taglio a lama rotativa Qcut 150 A

con assistenza digitalecon software di parametrizzazionecon software di controllo

Panoramica
La Qcut 150 A è una troncatrice di precisione compatta da banco per dischi Ø75–203 mm (8"). Esegue tagli automatici e manuali tramite una leva ergonomica. Un braccio porta‑provino opzionale con sensore di forza integrato consente tagli a bassa deformazione con avanzamento controllato dalla forza.

Vantaggi del prodotto

• Fino a 5 modalità operative: manuale, avanzamento automatico, avanzamento controllato dalla forza, modalità rettifica, taglio con piano di supporto (a seconda della configurazione)
• Avanzamento trasversale manuale
• Funzione di taglio a zone
• Quattro sistemi di raffreddamento disponibili
• Dispositivo di ravvivatura per la mola
• Software QATM intuitivo con database integrato

Taglio a forza controllata

• Sensore di forza integrato nel braccio porta‑provino regola con precisione la velocità di avanzamento in base alla forza impostata
• Forza di taglio costante durante il processo per tagli puliti su componenti induriti ai bordi e materiali compositi

Attacco tavola

• Montaggio senza attrezzi dell'attacco tavola
• Sezionamento manuale rapido di campioni grandi, PCB o materiali in lastra

Taglio a zone

• Regolazione individuale della velocità di avanzamento o della forza di taglio per sezioni specifiche del campione
• Riduzione della deformazione e del riscaldamento del materiale
• Processo di taglio accelerato

Modalità rettifica

• Preparazione del target: i campioni possono essere rettificati manualmente o semi‑automaticamente con una mola a tazza
• Adatto per sezioni sottili e microelettronica

Unità di bloccaggio a vuoto

• Vetrini e sezioni sottili possono essere fissati saldamente senza scivolamento

Caratteristiche

• Braccio porta‑provino: sistema di bloccaggio rapido senza attrezzi con dispositivi di serraggio di precisione, dispositivo di rotazione e unità di bloccaggio a vuoto — Ø massimo provino: 40 mm
• Asse Y: avanzamento manuale o automatico; corsa 120 mm; avanzamento automatico 0,01–20 mm/s; forza di taglio regolabile 0–10 N (opzionale)
• Dispositivo di ravvivatura: azionamento manuale esterno per ravvivare le mole da taglio e rettifica
• Corpo macchina: scocca in acciaio inox resistente alla corrosione, verniciata per facilitare la pulizia
• Coperchio trasparente: coperchio girevole con accesso libero alla camera di taglio; interruttore di sicurezza integrato
• Asse Z: avanzamento trasversale manuale; corsa 25 mm; posizione visualizzata; precisione di posizionamento 0,005 mm
• Trasmissione disco: diametro disco Ø75–203 mm (8"); potenza 0,37 kW (S1)
• Pannello di controllo: touchscreen industriale 4,3"; interfaccia intuitiva; memorizzazione fino a 200 metodi definiti dall'utente; gestione account utente

Tutti i parametri in sintesi

• Touchscreen industriale 4,3" robusto
• Software intuitivo che mostra i parametri di taglio principali
• Ampia memoria programmi e controllo utenti

Dati tecnici
Disco di taglio: Ø75–203 mm (8")
Velocità variabile: 150–3000 rpm
Capacità massima di taglio (diametro campione): Ø40 mm
Diametro mandrino: Ø12,7 mm
Forza di taglio regolabile (opzionale): 0–10 N
Avanzamento (automatico): 0,01–20 mm/s
Corsa asse Y: 120 mm (manuale/automatico)
Corsa asse Z (taglio parallelo manuale): 25 mm; precisione 0,005 mm
Potenza motore: 0,37 kW (S1)
Potenza collegamento: 0,75 kVA
Dimensioni (L x A x P): 545 x 391 x 566 mm
Peso: ca. 45 kg (a seconda della dotazione)

Accessori e opzioni di raffreddamento

• Ampia gamma di strumenti di serraggio per campioni montati o non montati fino a Ø40 mm
• Sistemi di raffreddamento: ricircolo 15 L, ricircolo mobile 45 L, integrazione sistema‑lab 45 L, raffreddamento ad immersione
• Dispositivo di ravvivatura e modulo pompa opzionale per il lavaggio della camera (a seconda del sistema di raffreddamento)
