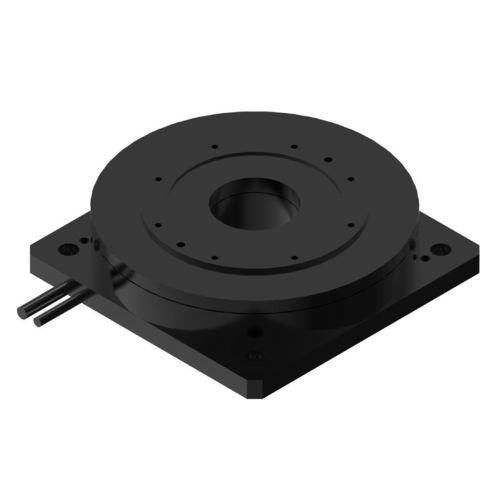

Motore coppia brushless TDB-150-037-NH-Aa corrente continua220 Vmodulare
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- brushless, a corrente continua
- Tensione
- 220 V
- Montaggio
- ad albero cavo, a rotore esterno, modulare, compatto, frameless, in struttura leggera, di grandi dimensioni, extra piatto, piatto
- Indice di protezione
- IP40
- Configurazione dei contatti
- 16 poli
- Applicazioni
- per il settore della robotica, per macchina utensile, per applicazioni automobilistiche, industriale, per tavola rotante, per macchina di imballaggio, per applicazioni mediche, per l'industria dei semiconduttori, per l'industria elettronica, per l'industria farmaceutica, per l'industria agroalimentare, per apparecchiatura medica, con encoder integrato, per macchina di taglio
- Altre caratteristiche
- su misura, a presa diretta, a alta inerzia, a bassa tensione, di regolazione del movimento, sistema di comando, ad alta coppia, ad alta precisione, ad alto rendimento, ad alta velocità, ad anello chiuso, a velocità bassa, ad alta potenza, ad alta risoluzione, di precisione, a basso livello di rumore, a bassa inerzia, a bassa vibrazione, standard, con encoder integrato, servocomandato
- Potenza
Max.: 42 W
(0,06 hp)0,04 W
(0 hp)Min.: 42 W
(0,06 hp)- Intensità
Max.: 16 A
Min.: 4,6 A
- Coppia
Max.: 3,5 Nm
(2,581468 ft.lb)Min.: 1 Nm
(0,737562 ft.lb)- Velocità di rotazione
Max.: 400 rpm
(2.513,2741 rad.min-1)Min.: 400 rpm
(2.513,2741 rad.min-1)- Diametro
Max.: 150 µm
150.000 µm
(5,91 in)Min.: 150 µm
- Temperatura di funzionamento
Max.: 40 °C
(104 °F)Min.: 0 °C
(32 °F)
Descrizione
Introduzione
Il motore di coppia ad azionamento diretto TDB-150-037-NH-A presenta un design piatto e compatto a rotore esterno, con diametro esterno di 150 mm e altezza di 37 mm. Fornisce una coppia continua di 1 N·m e una coppia di picco di 3,5 N·m. La commutazione in anello chiuso è garantita da un encoder incrementale per un posizionamento preciso e ripetibile. La configurazione a azionamento diretto elimina la necessità di riduttori, semplificando la manutenzione e riducendo gli ingombri del sistema.
Specifiche
Performance | Unità | Performance | Unità
Coppia continua | 1 N ·m | Coppia di picco | 3,5 N ·m
Corrente continua | 4,6 Arms | Corrente di picco | 16 Arms
Potenza nominale | 42 W | Costante di coppia | 0,22 N ·m/Arms
Resistenza@25℃ | 2 Ohm L-L | Induttanza | 1 mH
Costante back-EMF@25℃ | 0,2 Vrms/rad/s | Momento d'inerzia | 0,001 Kg ·m^2
Precisione | ±20 Arc sec | Ripetibilità | ±1,5 Arc sec
Carico assiale max. | 200 N | Momento di carico max. | 10 N ·m
Gioco assiale | 5 µm | Gioco radiale | 5 µm
Velocità max. | 400 Rpm | Massa motore | 2,8 Kg
Numero poli | 16 | Risoluzione | 11740 Linee/Rev
Diametro | 150 mm | Altezza | 37 mm
Caratteristiche / Specifiche tecniche
Il motore di coppia ad azionamento diretto TDB-150-037-NH-A presenta un design piatto e compatto a rotore esterno, con diametro esterno di 150 mm e altezza di 37 mm. Fornisce una coppia continua di 1 N·m e una coppia di picco di 3,5 N·m. La commutazione in anello chiuso è garantita da un encoder incrementale per un posizionamento preciso e ripetibile. La configurazione a azionamento diretto elimina la necessità di riduttori, semplificando la manutenzione e riducendo gli ingombri del sistema.
Specifiche
Performance | Unità | Performance | Unità
Coppia continua | 1 N ·m | Coppia di picco | 3,5 N ·m
Corrente continua | 4,6 Arms | Corrente di picco | 16 Arms
Potenza nominale | 42 W | Costante di coppia | 0,22 N ·m/Arms
Resistenza@25℃ | 2 Ohm L-L | Induttanza | 1 mH
Costante back-EMF@25℃ | 0,2 Vrms/rad/s | Momento d'inerzia | 0,001 Kg ·m^2
Precisione | ±20 Arc sec | Ripetibilità | ±1,5 Arc sec
Carico assiale max. | 200 N | Momento di carico max. | 10 N ·m
Gioco assiale | 5 µm | Gioco radiale | 5 µm
Velocità max. | 400 Rpm | Massa motore | 2,8 Kg
Numero poli | 16 | Risoluzione | 11740 Linee/Rev
Diametro | 150 mm | Altezza | 37 mm
Caratteristiche / Specifiche tecniche
- Modello: TDB-150-037-NH-A
- Tipo motore: motore di coppia ad azionamento diretto a rotore esterno con encoder incrementale
- Diametro esterno: 150 mm
- Altezza: 37 mm
- Coppia continua: 1 N·m
- Coppia di picco: 3,5 N·m
- Corrente continua: 4,6 Arms
- Corrente di picco: 16 Arms
- Potenza nominale: 42 W
- Costante di coppia: 0,22 N·m/Arms
- Resistenza @25°C: 2 Ohm L-L
- Induttanza: 1 mH
- Costante back-EMF @25°C: 0,2 Vrms/rad/s
- Momento d'inerzia: 0,001 Kg·m^2
- Precisione: ±20 Arc sec
- Ripetibilità: ±1,5 Arc sec
- Carico assiale max.: 200 N
- Momento di carico max.: 10 N·m
- Gioco assiale: 5 µm
- Gioco radiale: 5 µm
- Velocità max.: 400 Rpm
- Massa: 2,8 Kg
- Numero poli: 16
- Risoluzione: 11740 Linee/Rev
