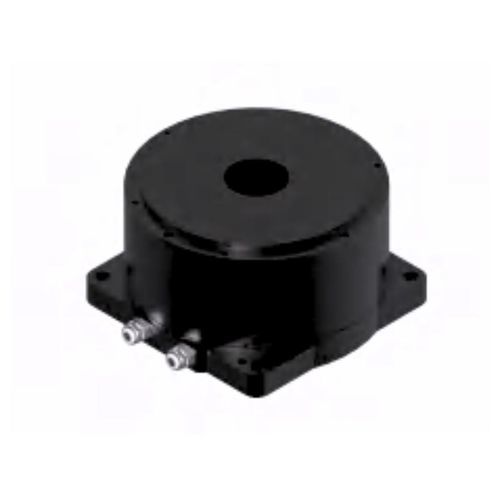

Motore coppia brushless TDB-170-125-NH-BDC220 Va rotore esterno
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- brushless, DC
- Tensione
- 220 V
- Indice di protezione
- IP40
- Applicazioni
- per macchina utensile, per il settore della robotica, per robot collaborativi, per apparecchiatura medica, industriale, per macchina di taglio, per tavola rotante, per macchina di imballaggio, per applicazioni mediche, per l'industria farmaceutica, per applicazioni automobilistiche, per l'industria dei semiconduttori, per applicazioni difficili, per veneziana, per l'industria elettronica, per l'industria agroalimentare, con encoder integrato
- Altre caratteristiche
- a bassa tensione, a presa diretta, su misura, a velocità costante, di regolazione del movimento, ad alta coppia, ad alta potenza, standard, ad alta precisione, a bassa inerzia, ad alto rendimento, a velocità bassa, ad alta risoluzione, di precisione, a basso livello di rumore, semiveloce, servocomandato, a alta inerzia, ad alta velocità, a bassa vibrazione, con encoder integrato, con regolatore di velocità
- Potenza
630 W
(0,86 hp)Min.: 220 W
(0,3 hp)Max.: 220 W
(0,3 hp)- Intensità
Min.: 2,5 A
Max.: 7,5 A
- Coppia
Min.: 18 Nm
(13,276119 ft.lb)Max.: 60 Nm
(44,253729 ft.lb)- Velocità di rotazione
150 rpm
(942,4778 rad.min-1)- Diametro
170 mm
(6,69 in)- Temperatura di funzionamento
Min.: 0 °C
(32 °F)Max.: 40 °C
(104 °F)
Descrizione
Introduzione
Il motore di coppia a trasmissione diretta DD TDB-170-125-NH-B unisce un'architettura a rotore esterno a caratteristiche di controllo stabili, rendendolo adatto a tavole rotanti CNC, apparecchiature per semiconduttori, articolazioni robotiche, sistemi di ispezione di precisione e altre applicazioni industriali. Il design a rotore esterno aumenta il momento d'inerzia e il raggio di uscita, consentendo un'elevata risposta dinamica con carichi gravosi. Questo modello è progettato per sistemi di azionamento che possono avviarsi senza sensori Hall ed è compatibile con la maggior parte dei servoazionamenti industriali per una messa in servizio rapida.
Applicazioni
Specifiche
Prestazioni | Unità | Prestazioni | Unità
Coppia continua: 40 N·m | Coppia massima: 125 N·m
Corrente continua: 2.5 Arms | Corrente di picco: 7.5 Arms
Potenza nominale: 629 W | Costante di coppia: 16.7 N·m/Arms
Resistenza @25℃: 13.4 Ohms L-L | Induttanza: 32 mH
Costante Back-EMF @25℃: 13.6 Vrms/rad/s | Momento d'inerzia: 0.025 kg·m^2
Precisione: ±15 arc sec | Ripetibilità: ±2 arc sec
Carico assiale max.: 4000 N | Carico di momento max.: 200 N·m
Gioco assiale: 5 µm | Gioco radiale: 5 µm
Velocità max.: 150 rpm | Massa del motore: 14.5 kg
Numero di poli: 30 | Risoluzione: 23 Bit BiSS-C
Diametro: 170 mm | Altezza: 125 mm
Caratteristiche / specifiche tecniche
Il motore di coppia a trasmissione diretta DD TDB-170-125-NH-B unisce un'architettura a rotore esterno a caratteristiche di controllo stabili, rendendolo adatto a tavole rotanti CNC, apparecchiature per semiconduttori, articolazioni robotiche, sistemi di ispezione di precisione e altre applicazioni industriali. Il design a rotore esterno aumenta il momento d'inerzia e il raggio di uscita, consentendo un'elevata risposta dinamica con carichi gravosi. Questo modello è progettato per sistemi di azionamento che possono avviarsi senza sensori Hall ed è compatibile con la maggior parte dei servoazionamenti industriali per una messa in servizio rapida.
Applicazioni
- Tavole rotanti CNC
- Apparecchiature per semiconduttori
- Articolazioni robotiche
- Sistemi di ispezione di precisione
- Applicazioni ad alta risposta dinamica e carichi elevati
Specifiche
Prestazioni | Unità | Prestazioni | Unità
Coppia continua: 40 N·m | Coppia massima: 125 N·m
Corrente continua: 2.5 Arms | Corrente di picco: 7.5 Arms
Potenza nominale: 629 W | Costante di coppia: 16.7 N·m/Arms
Resistenza @25℃: 13.4 Ohms L-L | Induttanza: 32 mH
Costante Back-EMF @25℃: 13.6 Vrms/rad/s | Momento d'inerzia: 0.025 kg·m^2
Precisione: ±15 arc sec | Ripetibilità: ±2 arc sec
Carico assiale max.: 4000 N | Carico di momento max.: 200 N·m
Gioco assiale: 5 µm | Gioco radiale: 5 µm
Velocità max.: 150 rpm | Massa del motore: 14.5 kg
Numero di poli: 30 | Risoluzione: 23 Bit BiSS-C
Diametro: 170 mm | Altezza: 125 mm
Caratteristiche / specifiche tecniche
- Modello: TDB-170-125-NH-B
- Tipo: Motore di coppia a trasmissione diretta DD, rotore esterno
- Coppia continua: 40 N·m
- Coppia massima: 125 N·m
- Corrente continua: 2.5 Arms
- Corrente di picco: 7.5 Arms
- Potenza nominale: 629 W
- Costante di coppia: 16.7 N·m/Arms
- Resistenza @25℃: 13.4 Ohms L-L
- Induttanza: 32 mH
- Costante Back-EMF @25℃: 13.6 Vrms/rad/s
- Momento d'inerzia: 0.025 kg·m^2
- Precisione: ±15 arc sec
- Ripetibilità: ±2 arc sec
- Carico assiale max.: 4000 N
- Carico di momento max.: 200 N·m
- Gioco assiale: 5 µm
- Gioco radiale: 5 µm
- Velocità max.: 150 rpm
- Massa: 14.5 kg
- Numero di poli: 30
- Risoluzione: 23 Bit BiSS-C
- Diametro: 170 mm
- Altezza: 125 mm
