Motore coppia brushless TDB-170-095-NH-A
DC220 Vcon freno

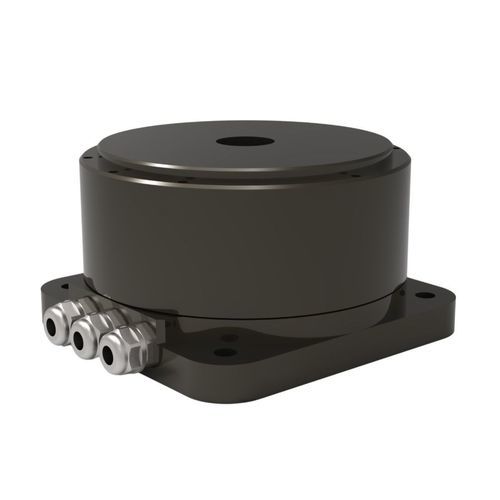

Motore coppia brushless - TDB-170-095-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - DC / 220 V / con freno
Motore coppia brushless - TDB-170-095-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - DC / 220 V / con freno
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Suzhou Honpine Precision Industry Co., Ltd.

Caratteristiche

Tipo
brushless, DC
Tensione
220 V
Montaggio
modulare, con freno, frameless, compatto, in struttura leggera, piccolo, di grandi dimensioni, extra piatto, piatto
Indice di protezione
IP40
Applicazioni
per il settore della robotica, per macchina utensile, per l'industria agroalimentare, per l'industria elettronica, per sistema di trasmissione, per attuatore lineare, per robot collaborativi, per le operazioni di avvolgimento, per applicazioni di sollevamento, per veneziana, per robot umanoide, per compressore, per strumento di misura, di trazione, agricolo, per applicazioni idrauliche, con encoder integrato, per fresa meccanica a piena sezione, per rettificatrice, per tavola rotante, per l'industria dei semiconduttori, industriale, per macchina di imballaggio, per applicazioni mediche, per pompa, per porta automatica, per applicazioni automobilistiche, ottico, per applicazioni difficili, per trasportatore, per macchina di taglio, per apparecchiatura medica, per verricelli, per macchina per il trattamento del legno, per l'industria farmaceutica, per mandrino
Altre caratteristiche
su misura, a presa diretta, di regolazione del movimento, ad alta coppia, ad alta precisione, ad alta risoluzione, a bassa vibrazione, di precisione, ad alto rendimento, a basso livello di rumore, a velocità bassa, servocomandato, ad alta velocità, con encoder integrato, a bassa inerzia, a alta inerzia, a comando integrato
Potenza

Max.: 398 W
(0,54 hp)

Min.: 398 W
(0,54 hp)

400 W
(0,54 hp)

Intensità

Max.: 7,5 A

Min.: 2,5 A

Coppia

Max.: 65 Nm
(47,94154 ft.lb)

Min.: 20 Nm
(14,751243 ft.lb)

Velocità di rotazione

Max.: 190 rpm
(1.193,8052 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Diametro

Max.: 170 µm

Min.: 95 µm

170.000 µm
(6,69 in)

Temperatura di funzionamento

Max.: 40 °C
(104 °F)

Min.: 0 °C
(32 °F)

Descrizione

Introduzione
Il motore di coppia ad azionamento diretto TDB-170-095-NH-A utilizza un design a rotore esterno che consente un momento di inerzia più elevato e un raggio di uscita maggiore. Integra sensori Hall per un avvio semplificato e ampia compatibilità con diversi azionamenti. Equipaggiato con un encoder incrementale, è adatto alla maggior parte dei sistemi di controllo servo. Con una precisione di posizionamento di ±20 secondi d'arco e una ripetibilità di ±1,5 secondi d'arco, soddisfa i requisiti per lavorazioni di precisione e ispezioni. Applicazioni tipiche: tavole rotanti CNC, apparecchiature per semiconduttori, giunti robotici e sistemi di ispezione di precisione.

Specifiche (tabella)
Prestazione | Unit | Prestazione | Unit
Coppia continua: 20 N·m | Coppia di picco: 65 N·m
Corrente continua: 2.5 Arms | Corrente di picco: 7.5 Arms
Potenza nominale: 398 W | Costante di coppia: 8.7 N·m/Arms
Resistenza @25℃ (L-L): 10 Ohms | Induttanza: 17.4 mH
Costante Back-EMF @25℃: 7.1 Vrms/rad/s | Momento d'inerzia: 0.02 Kg·m^2
Precisione: ±15 secondi d'arco | Ripetibilità: ±2 Arc sec
Carico assiale max.: 4000 N | Carico di momento max.: 200 N·m
Offset assiale: 5 µm | Offset radiale: 5 µm
Velocità max.: 190 rpm | Massa motore: 11.7 Kg
Numero poli: 30 | Risoluzione: 23bit Biss-C
Diametro: 170 mm | Altezza: 95 mm

Caratteristiche / specifiche tecniche
  • Modello: TDB-170-095-NH-A
  • Concezione: rotore esterno
  • Sensori: sensori Hall integrati
  • Posizionamento: encoder incrementale compatibile con sistemi servo (23bit Biss-C)
  • Applicazioni tipiche: tavole rotanti CNC, apparecchiature per semiconduttori, giunti robotici, ispezione di precisione
  • Coppia continua: 20 N·m
  • Coppia di picco: 65 N·m
  • Corrente continua: 2.5 Arms
  • Corrente massima: 7.5 Arms
  • Potenza nominale: 398 W
  • Costante di coppia: 8.7 N·m/Arms
  • Resistenza @25℃ (L-L): 10 Ohms
  • Induttanza: 17.4 mH
  • Costante Back-EMF @25℃: 7.1 Vrms/rad/s
  • Momento d'inerzia: 0.02 Kg·m^2
  • Precisione di posizionamento (introduzione): ±20 s d'arco; precisione (tabella): ±15 s d'arco
  • Ripetibilità (introduzione): ±1,5 s d'arco; ripetibilità (tabella): ±2 Arc sec
  • Carico assiale massimo: 4000 N
  • Carico massimo di momento: 200 N·m
  • Offset assiale: 5 µm
  • Offset radiale: 5 µm
  • Velocità massima: 190 rpm
  • Massa: 11.7 Kg
  • Numero poli: 30
  • Risoluzione encoder: 23bit Biss-C
  • Diametro: 170 mm
  • Altezza: 95 mm
