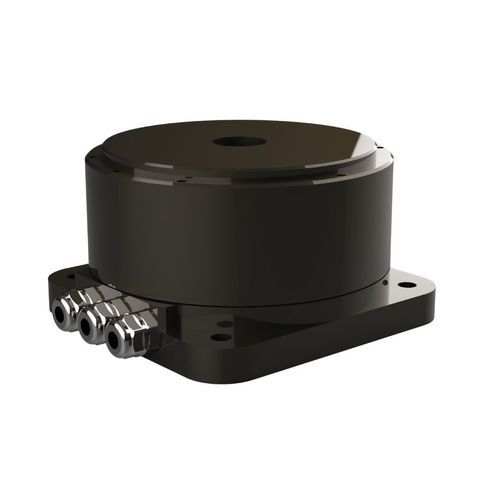

Motore coppia brushless TDB-112-065-NH-ADC220 Vmodulare
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- brushless, DC
- Tensione
- 220 V
- Montaggio
- ad albero cavo, modulare, ultracompatto, frameless, in struttura leggera, piccolo, extra piatto, piatto
- Indice di protezione
- IP40
- Applicazioni
- per applicazioni difficili, per macchina utensile, per il settore della robotica, per robot collaborativi, per apparecchiatura medica, industriale, per tavola rotante, per macchina di imballaggio, per macchina di taglio, per applicazioni mediche, per l'industria dei semiconduttori, per l'industria farmaceutica, con encoder integrato
- Altre caratteristiche
- a presa diretta, su misura, di regolazione del movimento, a comando integrato, a alta inerzia, a bassa tensione, standard, a velocità costante, ad alta coppia, ad alta precisione, ad alta potenza, ad alto rendimento, ad alta risoluzione, servocomandato, a bassa vibrazione, di precisione, con encoder integrato, ad alta velocità, sistema di comando, a basso livello di rumore, a bassa inerzia
- Potenza
110 W
(0,15 hp)Min.: 110 W
(0,15 hp)Max.: 110 W
(0,15 hp)- Intensità
Min.: 2,5 A
Max.: 7,5 A
- Coppia
Min.: 3 Nm
(2,212686 ft.lb)Max.: 9 Nm
(6,638059 ft.lb)- Velocità di rotazione
Min.: 0 rpm
(0 rad.min-1)Max.: 350 rpm
(2.199,1149 rad.min-1)- Diametro
112 mm
(4,41 in)Min.: 112 mm
(4,41 in)Max.: 112 mm
(4,41 in)- Temperatura di funzionamento
Min.: 0 °C
(32 °F)Max.: 40 °C
(104 °F)
Descrizione
Introduzione
Il motore a trasmissione diretta TDB-112-065-NH-A è composto da quattro elementi principali: statore, rotore, cuscinetti ed encoder. Il diametro è di 112 mm, l'altezza di 65 mm e la massa di 2,8 kg. Fornisce una coppia continua di 3 N·m e una coppia di picco fino a 9 N·m. La potenza nominale è 110 W, la corrente continua 2.5 Arms e la corrente di picco 7.5 Arms. I vantaggi per applicazioni industriali comprendono elevate prestazioni dinamiche, feedback di posizione ad alta precisione, controllo di velocità ottimizzato, design ultracompatto, ottimo MTBF e minori esigenze di manutenzione.
Caratteristiche principali
Tabella specifiche
Coppia continua | 3 N ·m | Coppia di picco | 9 N ·m
Corrente continua | 2.5 Arms | Corrente di picco | 7.5 Arms
Potenza nominale | 110 W | Costante di coppia | 1.2 N ·m/Arms
Resistenza @25℃ | 2.2 Ohms L-L | Induttanza | 1.8 mH
Costante Back-EMF @25℃ | 1 Vrms/rad/s | Momento d'inerzia | 0.002 Kg ·m^2
Precisione | ±25 Arc sec | Ripetibilità | ±2 Arc sec
Carico assiale max | 2000 N | Carico di momento max | 40 N ·m
Gioco assiale | 5 um | Gioco radiale | 5 um
Velocità max | 350 Rpm | Massa del motore | 2.8 Kg
Numero poli | 28 | Risoluzione | 26Bit BiSS-C
Diametro | 112 mm | Altezza | 65 mm
Caratteristiche / specifiche tecniche
Il motore a trasmissione diretta TDB-112-065-NH-A è composto da quattro elementi principali: statore, rotore, cuscinetti ed encoder. Il diametro è di 112 mm, l'altezza di 65 mm e la massa di 2,8 kg. Fornisce una coppia continua di 3 N·m e una coppia di picco fino a 9 N·m. La potenza nominale è 110 W, la corrente continua 2.5 Arms e la corrente di picco 7.5 Arms. I vantaggi per applicazioni industriali comprendono elevate prestazioni dinamiche, feedback di posizione ad alta precisione, controllo di velocità ottimizzato, design ultracompatto, ottimo MTBF e minori esigenze di manutenzione.
Caratteristiche principali
- Elevate prestazioni dinamiche
- Alta precisione di posizione
- Controllo di velocità ottimizzato
- Design ultracompatto
- Ottimo MTBF (mean time between failures)
- Ridotte esigenze di manutenzione
Tabella specifiche
Coppia continua | 3 N ·m | Coppia di picco | 9 N ·m
Corrente continua | 2.5 Arms | Corrente di picco | 7.5 Arms
Potenza nominale | 110 W | Costante di coppia | 1.2 N ·m/Arms
Resistenza @25℃ | 2.2 Ohms L-L | Induttanza | 1.8 mH
Costante Back-EMF @25℃ | 1 Vrms/rad/s | Momento d'inerzia | 0.002 Kg ·m^2
Precisione | ±25 Arc sec | Ripetibilità | ±2 Arc sec
Carico assiale max | 2000 N | Carico di momento max | 40 N ·m
Gioco assiale | 5 um | Gioco radiale | 5 um
Velocità max | 350 Rpm | Massa del motore | 2.8 Kg
Numero poli | 28 | Risoluzione | 26Bit BiSS-C
Diametro | 112 mm | Altezza | 65 mm
Caratteristiche / specifiche tecniche
- Modello: TDB-112-065-NH-A
- Diametro: 112 mm
- Altezza: 65 mm
- Massa: 2.8 Kg
- Coppia continua: 3 N·m
- Coppia di picco: 9 N·m
- Potenza nominale: 110 W
- Corrente continua: 2.5 Arms
- Corrente di picco: 7.5 Arms
- Costante di coppia: 1.2 N·m/Arms
- Resistenza @25℃: 2.2 Ohms L-L
- Induttanza: 1.8 mH
- Costante back-EMF @25℃: 1 Vrms/rad/s
- Momento d'inerzia: 0.002 Kg·m^2
- Precisione: ±25 Arc sec
- Ripetibilità: ±2 Arc sec
- Carico assiale max: 2000 N
- Carico di momento max: 40 N·m
- Gioco assiale: 5 um
- Gioco radiale: 5 um
- Velocità max: 350 Rpm
- Numero poli: 28
- Risoluzione encoder: 26Bit BiSS-C
