Motore coppia brushless TDB-263-113-NH-A
DCsincrono220 V

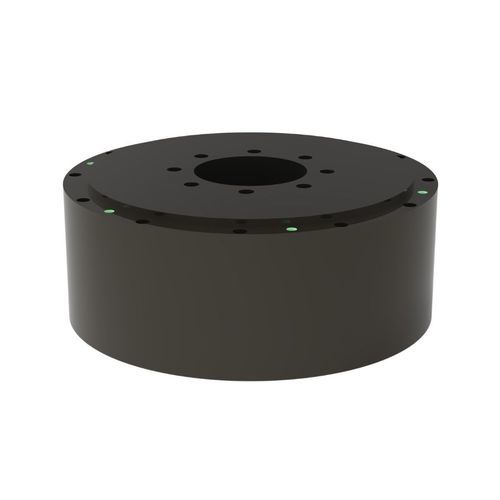

Motore coppia brushless - TDB-263-113-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - DC / sincrono / 220 V
Motore coppia brushless - TDB-263-113-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - DC / sincrono / 220 V
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Suzhou Honpine Precision Industry Co., Ltd.

Caratteristiche

Tipo
sincrono, brushless, DC
Tensione
220 V
Montaggio
modulare, ad albero cavo, con freno, compatto, frameless, in struttura leggera, piccolo, di grandi dimensioni, extra piatto, piatto
Indice di protezione
IP40
Applicazioni
per macchina di imballaggio, per macchina utensile, per il settore della robotica, con encoder integrato, per robot collaborativi, industriale, per tavola rotante, per applicazioni mediche, per apparecchiatura medica, per l'industria dei semiconduttori, per applicazioni difficili, per l'industria elettronica, per applicazioni automobilistiche, per macchina di taglio, per l'industria farmaceutica
Altre caratteristiche
su misura, a presa diretta, a bassa tensione, a velocità costante, ad alta coppia, ad alta precisione, ad alta velocità, ad alta potenza, con comunicazione CANopen, ad alto rendimento, a velocità bassa, con encoder integrato, di regolazione del movimento, a bassa inerzia, a alta inerzia, servocomandato, ad alta risoluzione, a bassa vibrazione, a comando integrato, sistema di comando, di precisione, standard, a basso livello di rumore
Potenza

1,49 kW
(2,03 hp)

Intensità

Min.: 7,1 A

Max.: 14,2 A

Coppia

Min.: 95 Nm
(70,068404 ft.lb)

Max.: 190 Nm
(140,136808 ft.lb)

Velocità di rotazione

Min.: 0 rpm
(0 rad.min-1)

Max.: 150 rpm
(942,4778 rad.min-1)

Diametro

263 mm
(10,35 in)

Descrizione

Introduzione
Il TDB-263-113-NH-A è un motore di coppia ad azionamento diretto di grandi dimensioni progettato per automazione gravosa e produzione di precisione. L'architettura a rotore esterno, il design senza sensori Hall e l'encoder incrementale ad alta risoluzione consentono posizionamento accurato, elevata trasmissione della coppia e funzionamento continuo affidabile su portali, tavole rotanti e assi direct-drive.

Vantaggi
  • Maggiore precisione di posizionamento rispetto ai servomotori convenzionali
  • Elevata coppia continua e di picco per applicazioni direct-drive
  • Migliore efficienza e riduzione degli elementi di trasmissione meccanica
  • Manutenzione semplificata grazie al design diretto
  • Profilo assiale compatto per installazioni con spazio limitato


Specifiche tecniche
  • Modello: TDB-263-113-NH-A
  • Coppia continua: 95 N·m
  • Coppia di picco: 190 N·m
  • Corrente continua: 7.1 Arms
  • Corrente di picco: 14.2 Arms
  • Potenza nominale: 1493 W
  • Costante di coppia: 13.4 N·m/Arms
  • Resistenza @25℃: 3.4 Ohms L-L
  • Induttanza: 10.8 mH
  • Costante Back-EMF @25℃: 10.9 Vrms/rad/s
  • Momento d'inerzia: 0.13 kg·m^2
  • Precisione: ±15 arc sec
  • Ripetibilità: ±2 arc sec
  • Carico assiale max.: 4000 N
  • Carico di momento max.: 400 N·m
  • Runout assiale: 8 µm
  • Runout radiale: 8 µm
  • Velocità max.: 150 rpm
  • Massa: 23.8 kg
  • Numero poli: 40
  • Risoluzione: 23 Bit Biss-C
  • Diametro: 263 mm
  • Altezza: 113 mm
