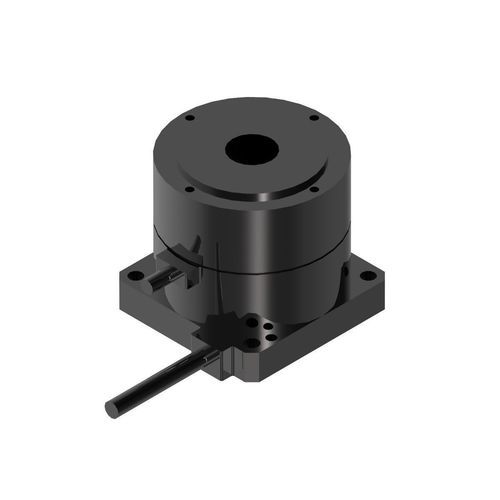

Motore coppia brushless TDB-040-038-NH-AYa corrente continua220 Vmodulare
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- brushless, a corrente continua
- Tensione
- 220 V
- Montaggio
- modulare, compatto, frameless
- Indice di protezione
- IP40
- Applicazioni
- per macchina utensile, per il settore della robotica, per robot collaborativi, industriale, per macchina di taglio, per tavola rotante, per apparecchiatura medica, per macchina di imballaggio, per applicazioni mediche, con encoder integrato, per l'industria dei semiconduttori, per applicazioni difficili, per l'industria elettronica, per applicazioni automobilistiche, per l'industria farmaceutica
- Altre caratteristiche
- su misura, a presa diretta, a bassa tensione, a velocità costante, a bassa inerzia, ad alta coppia, ad alta potenza, a alta inerzia, con encoder integrato, ad alta precisione, ad alto rendimento, ad alta velocità, di regolazione del movimento, a bassa vibrazione, a velocità bassa, a trascinamento armonico, standard, ad alta risoluzione, di precisione, semiveloce, a basso livello di rumore, servocomandato
- Potenza
10 W
(0,01 hp)Min.: 7 W
(0,01 hp)Max.: 7 W
(0,01 hp)- Intensità
Min.: 0,63 A
Max.: 1,9 A
- Coppia
Min.: 0,13 Nm
(0,095883 ft.lb)Max.: 0,39 Nm
(0,287649 ft.lb)- Velocità di rotazione
Min.: 0 rpm
(0 rad.min-1)Max.: 500 rpm
(3.141,5927 rad.min-1)- Diametro
40 mm
(1,57 in)- Temperatura di funzionamento
Min.: 0 °C
(32 °F)Max.: 40 °C
(104 °F)
Descrizione
Introduzione
Il motore a coppia ad azionamento diretto (DD) TDB-040-038-NH-AY presenta una struttura compatta, elevata precisione e risposta rapida, rendendolo idoneo per applicazioni di posizionamento ad alta precisione e di azionamento diretto. Le sue dimensioni contenute e le caratteristiche tecniche lo rendono adatto a apparecchiature per semiconduttori, tavole di precisione e sistemi di automazione.
Specifiche
Performance | Unità | Performance | Unità
Coppia continuativa | 0.13 N ·m | Coppia di picco | 0.39 N ·m
Corrente continuativa | 0.63 Arms | Corrente di picco | 1.9 Arms
Potenza nominale | 7 W | Costante di coppia | 0.21 N ·m/Arms
Resistenza@25℃ | 7.5 Ohms L-L | Induttanza | 1.5 mH
Costante Back-EMF@25℃ | 0.123 Vrms/rad/s | Momento d'inerzia | 5x10^-6 Kg ·m^2
Precisione | ±40 Arc sec | Ripetibilità | ±2.5 Arc sec
Carico assiale max. | 20 N | Carico di momento max. | 0.4 N ·m
Gioco assiale | 5 µm | Gioco radiale | 5 µm
Velocità max. | 500 rpm | Massa del motore | 0.075 Kg
Numero poli | 22 | Risoluzione | 819200 conteggi/giro
Diametro | 40 mm | Altezza | 38.5 mm
Basato su encoder digitali; limiti standard di fine corsa. I parametri e le specifiche possono essere soggetti a modifiche senza preavviso.
Per livelli opzionali di rimbalzo di contatto, le misure sono basate su carico e temperatura costanti.
Caratteristiche / specifiche tecniche
Il motore a coppia ad azionamento diretto (DD) TDB-040-038-NH-AY presenta una struttura compatta, elevata precisione e risposta rapida, rendendolo idoneo per applicazioni di posizionamento ad alta precisione e di azionamento diretto. Le sue dimensioni contenute e le caratteristiche tecniche lo rendono adatto a apparecchiature per semiconduttori, tavole di precisione e sistemi di automazione.
Specifiche
Performance | Unità | Performance | Unità
Coppia continuativa | 0.13 N ·m | Coppia di picco | 0.39 N ·m
Corrente continuativa | 0.63 Arms | Corrente di picco | 1.9 Arms
Potenza nominale | 7 W | Costante di coppia | 0.21 N ·m/Arms
Resistenza@25℃ | 7.5 Ohms L-L | Induttanza | 1.5 mH
Costante Back-EMF@25℃ | 0.123 Vrms/rad/s | Momento d'inerzia | 5x10^-6 Kg ·m^2
Precisione | ±40 Arc sec | Ripetibilità | ±2.5 Arc sec
Carico assiale max. | 20 N | Carico di momento max. | 0.4 N ·m
Gioco assiale | 5 µm | Gioco radiale | 5 µm
Velocità max. | 500 rpm | Massa del motore | 0.075 Kg
Numero poli | 22 | Risoluzione | 819200 conteggi/giro
Diametro | 40 mm | Altezza | 38.5 mm
Basato su encoder digitali; limiti standard di fine corsa. I parametri e le specifiche possono essere soggetti a modifiche senza preavviso.
Per livelli opzionali di rimbalzo di contatto, le misure sono basate su carico e temperatura costanti.
Caratteristiche / specifiche tecniche
- Modello: TDB-040-038-NH-AY
- Coppia continuativa: 0.13 N·m
- Coppia di picco: 0.39 N·m
- Corrente continuativa: 0.63 Arms
- Corrente di picco: 1.9 Arms
- Potenza nominale: 7 W
- Costante di coppia: 0.21 N·m/Arms
- Resistenza @25℃: 7.5 Ohms L-L
- Induttanza: 1.5 mH
- Costante Back-EMF @25℃: 0.123 Vrms/rad/s
- Momento d'inerzia: 5x10^-6 Kg·m^2
- Precisione: ±40 Arc sec
- Ripetibilità: ±2.5 Arc sec
- Carico assiale max.: 20 N
- Carico di momento max.: 0.4 N·m
- Gioco assiale: 5 µm
- Gioco radiale: 5 µm
- Velocità massima: 500 rpm
- Massa: 0.075 Kg
- Numero poli: 22
- Risoluzione: 819200 conteggi/giro
- Diametro: 40 mm
- Altezza: 38.5 mm
