Motore coppia DC TDB-080-050-NH-RD-T
BLCD220 Vcon freno DC

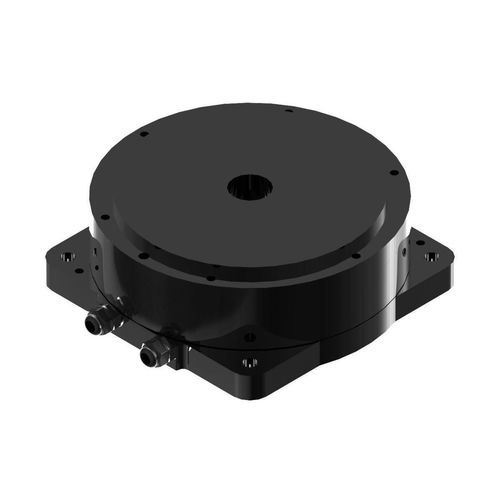

Motore coppia DC - TDB-080-050-NH-RD-T - Suzhou Honpine Precision Industry Co., Ltd. - BLCD / 220 V / con freno DC
Motore coppia DC - TDB-080-050-NH-RD-T - Suzhou Honpine Precision Industry Co., Ltd. - BLCD / 220 V / con freno DC
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Suzhou Honpine Precision Industry Co., Ltd.

Caratteristiche

Tipo
BLCD, DC
Tensione
220 V
Montaggio
ad albero cavo, modulare, con freno DC, ultracompatto, frameless, in struttura leggera, piccolo, extra piatto, piatto
Indice di protezione
IP40
Applicazioni
per l'industria dei semiconduttori, per macchina utensile, per il settore della robotica, per fresa meccanica a piena sezione, per robot collaborativi, con encoder integrato, per macchina di taglio, industriale, per tavola rotante, per l'industria agroalimentare, per macchina di imballaggio, per applicazioni mediche, per apparecchiatura medica, per applicazioni automobilistiche, per applicazioni difficili, per l'industria elettronica, per l'industria farmaceutica
Altre caratteristiche
su misura, a presa diretta, a bassa vibrazione, a bassa tensione, a velocità costante, ad alta coppia, ad alta precisione, ad alta velocità, ad alto rendimento, ad alta risoluzione, a alta inerzia, di precisione, servocomandato, ad alta potenza, di regolazione del movimento, a basso livello di rumore, a bassa inerzia, con encoder integrato, a comando integrato
Potenza

Max.: 29 W
(0,04 hp)

30 W
(0,04 hp)

Min.: 29 W
(0,04 hp)

Coppia

Max.: 2 Nm
(1,475124 ft.lb)

Min.: 0,6 Nm
(0,442537 ft.lb)

Velocità di rotazione

Max.: 450 rpm
(2.827,4334 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Diametro

80 mm
(3,15 in)

Descrizione

Introduzione
Il motore rotativo a trasmissione diretta TDB-080-050-NH-RD-T presenta una costruzione compatta frameless con diametro esterno 80 mm e altezza 50 mm. Fornisce una coppia continua di 0,6 N·m, coppia di picco di 2 N·m e velocità massima di 450 rpm. Dotato di encoder RD e di progettazione sensorless (senza sensori Hall), offre risposta dinamica rapida, gioco minimo e alta precisione di posizionamento, ideale per macchine automatiche di precisione.

Applicazioni
  • Piani rotanti e indicizzatori automatici
  • Sistemi di ispezione e metrologia di precisione
  • Apparecchiature per lavorazione e movimentazione di semiconduttori
  • Dispositivi medicali e di laboratorio di fascia alta


Specifiche
Coppia continua: 0,6 N·m
Coppia di picco: 2 N·m
Corrente continua: 1,7 Arms
Corrente di picco: 5,9 Arms
Potenza nominale: 29 W
Costante di coppia: 0,35 N·m/Arms
Resistenza @25°C: 2,8 Ohm L-L
Induttanza: 2 mH
Costante Back‑EMF @25°C: 0,24 Vrms/rad/s
Momento d'inerzia: 0,0018 Kg·m^2
Precisione: ±50 arc sec
Ripetibilità: ±2,5 arc sec
Carico assiale max.: 50 N
Momento massimo di carico: 1 N·m
Runout assiale: 5 µm
Runout radiale: 5 µm
Velocità max.: 450 rpm
Massa: 1,2 Kg
Numero di poli: 22
Risoluzione: 500000 counts/rev
Diametro: 80 mm
Altezza: 50 mm

Caratteristiche tecniche
  • Modello: TDB-080-050-NH-RD-T
  • Costruzione frameless a trasmissione diretta
  • Encoder RD, risoluzione 500000 counts/rev
  • Progettazione sensorless (senza sensori Hall)
  • Elevata precisione e buona ripetibilità
  • Dimensioni compatte per integrazione in assemblaggi di precisione
  • Numero di poli: 22; Momento d'inerzia: 0,0018 Kg·m^2
