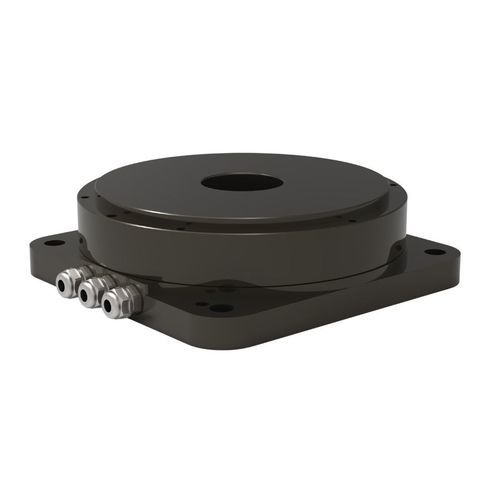

Motore coppia DC TDB-170-050-NH-ABLCD220 Vmodulare
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- BLCD, DC
- Tensione
- 220 V
- Montaggio
- ad albero cavo, modulare, frameless, compatto, in struttura leggera, di grandi dimensioni, extra piatto, piatto
- Indice di protezione
- IP40
- Applicazioni
- per macchina di imballaggio, per macchina utensile, per il settore della robotica, per robot collaborativi, per robot umanoide, per tavola rotante, per sistema di trasmissione, per l'industria dei semiconduttori, per compressore, industriale, per apparecchiatura medica, con encoder integrato, per verricelli, per l'industria agroalimentare, per veneziana, per le operazioni di avvolgimento, per fresa meccanica a piena sezione, per strumento di misura, per applicazioni mediche, per applicazioni idrauliche, per rettificatrice, per applicazioni difficili, per l'industria elettronica, per porta automatica, per macchina di taglio, per l'industria farmaceutica, per macchina per il trattamento del legno, per applicazioni automobilistiche
- Altre caratteristiche
- di regolazione del movimento, a presa diretta, a comando integrato, su misura, servocomandato, a bassa tensione, a velocità costante, standard, ad alta coppia, ad alta precisione, a bassa vibrazione, sistema di comando, a bassa inerzia, di precisione, ad alto rendimento, ad alta potenza, con encoder integrato, ad alta velocità, a basso livello di rumore, ad alta risoluzione, a alta inerzia
- Potenza
Max.: 220 W
(0,3 hp)Min.: 220 W
(0,3 hp)220 W
(0,3 hp)- Intensità
Max.: 6 A
Min.: 2 A
- Coppia
Max.: 18 Nm
(13,276119 ft.lb)Min.: 6 Nm
(4,425373 ft.lb)- Velocità di rotazione
Max.: 350 rpm
(2.199,1149 rad.min-1)Min.: 0 rpm
(0 rad.min-1)- Diametro
Max.: 170 µm
Min.: 50 µm
170.000 µm
(6,69 in)- Temperatura di funzionamento
Max.: 40 °C
(104 °F)Min.: 0 °C
(32 °F)
Descrizione
Introduzione
Il TDB-170-050-NH-A è un motore DC a coppia elevata e bassa velocità progettato per automazione di precisione e applicazioni CNC a trasmissione diretta. Fornisce controllo posizionale preciso, annulla gli errori di trasmissione e offre alta rigidità con basse vibrazioni, ideale per l'indicizzazione precisa, tavole rotanti e sistemi di movimentazione di pannelli.
Applicazioni
Caratteristiche principali
Specifiche
Coppia continua: 6 N ·m — Coppia di picco: 18 N ·m
Corrente continua: 2 Arms — Corrente di picco: 6 Arms
Potenza nominale: 220 W — Costante di coppia: 3 N ·m/Arms
Resistenza @25℃: 6 Ohms L-L — Induttanza: 7.5 mH
Costante Back-EMF @25℃: 2.7 Vrms/rad/s — Momento d'inerzia: 0.0066 Kg ·m^2
Precisione: ±15 Arc sec — Ripetibilità: ±2 Arc sec
Carico assiale max.: 2000 N — Carico di momento max.: 60 N ·m
Runout assiale: 5 µm — Runout radiale: 5 µm
Velocità max.: 350 rpm — Massa motore: 3.7 Kg
Numero poli: 30 — Risoluzione: 23 bit Biss-C
Diametro: 170 mm — Altezza: 50 mm
Caratteristiche / specifiche tecniche
Il TDB-170-050-NH-A è un motore DC a coppia elevata e bassa velocità progettato per automazione di precisione e applicazioni CNC a trasmissione diretta. Fornisce controllo posizionale preciso, annulla gli errori di trasmissione e offre alta rigidità con basse vibrazioni, ideale per l'indicizzazione precisa, tavole rotanti e sistemi di movimentazione di pannelli.
Applicazioni
- Macchine per il trattamento di wafer semiconduttori
- Tavole di indicizzazione e stadi rotanti di precisione
- Piattaforme rotanti ad azionamento diretto ad alta precisione
- Sistemi di movimentazione di pannelli LCD e display
Caratteristiche principali
- Elimina giochi e errori dei riduttori
- Alta rigidità strutturale con basse vibrazioni
- Risposta dinamica rapida adatta al controllo servo
- Bassa manutenzione grazie alla costruzione ad azionamento diretto
Specifiche
Coppia continua: 6 N ·m — Coppia di picco: 18 N ·m
Corrente continua: 2 Arms — Corrente di picco: 6 Arms
Potenza nominale: 220 W — Costante di coppia: 3 N ·m/Arms
Resistenza @25℃: 6 Ohms L-L — Induttanza: 7.5 mH
Costante Back-EMF @25℃: 2.7 Vrms/rad/s — Momento d'inerzia: 0.0066 Kg ·m^2
Precisione: ±15 Arc sec — Ripetibilità: ±2 Arc sec
Carico assiale max.: 2000 N — Carico di momento max.: 60 N ·m
Runout assiale: 5 µm — Runout radiale: 5 µm
Velocità max.: 350 rpm — Massa motore: 3.7 Kg
Numero poli: 30 — Risoluzione: 23 bit Biss-C
Diametro: 170 mm — Altezza: 50 mm
Caratteristiche / specifiche tecniche
- Modello: TDB-170-050-NH-A
- Coppia continua: 6 N ·m
- Coppia di picco: 18 N ·m
- Corrente continua: 2 Arms
- Corrente di picco: 6 Arms
- Potenza nominale: 220 W
- Costante di coppia: 3 N ·m/Arms
- Resistenza @25℃: 6 Ohms L-L
- Induttanza: 7.5 mH
- Costante Back-EMF @25℃: 2.7 Vrms/rad/s
- Momento d'inerzia: 0.0066 Kg ·m^2
- Precisione: ±15 Arc sec
- Ripetibilità: ±2 Arc sec
- Carico assiale max.: 2000 N
- Carico di momento max.: 60 N ·m
- Runout assiale: 5 µm
- Runout radiale: 5 µm
- Velocità max.: 350 rpm
- Massa motore: 3.7 Kg
- Numero poli: 30
- Risoluzione: 23 bit Biss-C
- Diametro: 170 mm
- Altezza: 50 mm
