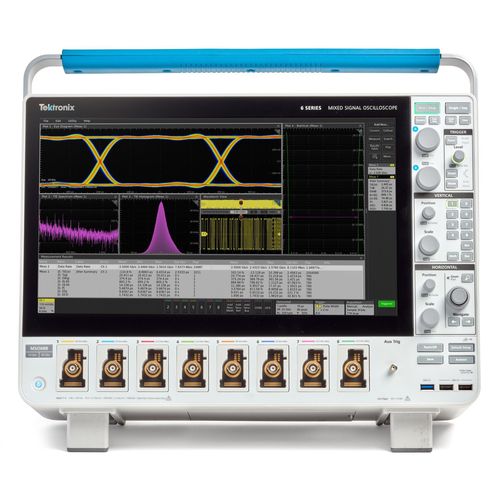

Oscilloscopio di segnale misto 6 series

portatileda bancomulticanale

Risoluzione dei problemi e convalida di progetti ad alta velocità con una larghezza di banda che parte da 1 GHz e arriva a 10 GHz. Ottenete misure accurate con basso rumore e velocità di campionamento fino a 50 GS/s. Vedere di più del vostro progetto con i modelli a 6 e 8 canali. Conoscete la Serie 6 B Specifiche delle prestazioni Un nuovo standard di usabilità Misure e analisi integrate Gestione di orologi e dati ad alta velocità Analisi dello spettro multicanale Dalle barre di alimentazione a 3 V agli azionamenti trifase Minimo rumore. Maggiori dettagli. Osservate i dettagli dei segnali che prima non potevate vedere. Rumore d'ingresso minimo grazie ai nuovi ASIC front-end TEK061 risoluzione a 12 bit a 5 GHz e fino a 16 bit a 200 MHz < 55 µV di rumore a 1 mV/div e 1 GHz < 1,25 mV di rumore a 50 mV/div e 10 GHz Analisi dello spettro multicanale sincronizzata Sfruttate le capacità di 4, 6 o 8 canali di analisi dello spettro e i downconverter digitali hardware (DDC) in parallelo con l'elaborazione del segnale nel dominio del tempo. Qualsiasi canale analogico può essere visualizzato come forma d'onda, spettro o entrambi Tracciate e attivate le variazioni di frequenza o di magnitudo RF Gli spettri e le forme d'onda nel dominio del tempo sono sincronizzati per correlare gli eventi RF e quelli del dominio del tempo I controlli dello spettro, come la frequenza centrale e la RBW, sono completamente indipendenti dai controlli del dominio del tempo L'interfaccia utente migliore della categoria che continua a migliorare Ottenete risultati più rapidamente con l'interfaccia utente TekScope® , presente negli oscilloscopi delle serie 2, 4, 5, 6 e 7. L'intuitivo layout touch-first consente agli ingegneri di accedere rapidamente a potenti misure automatiche, visualizzazioni leader del settore e analisi complete delle forme d'onda.
