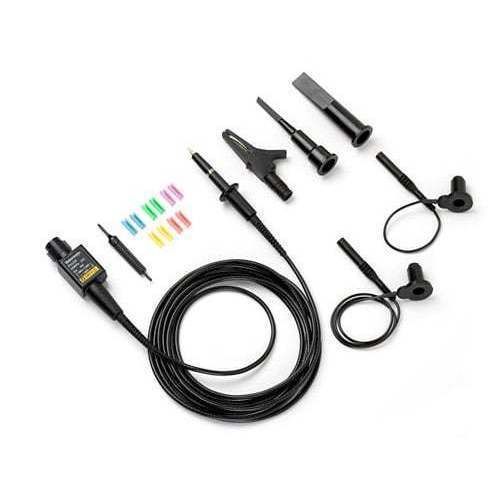

Sonda per prova elettrica P5122

per alta frequenza

Panoramica
Una sonda alta tensione asimmetrica (single-ended) è normalmente impiegata per misurare segnali con riferimento a terra fino a 40 kV. Alcune sonde asimmetriche sono però progettate per oscilloscopi con ingressi isolati o flottanti per misure non riferite a terra. Si consiglia di scegliere sonde con una bassa capacità di ingresso (< 4 pF) per minimizzare l’effetto di carico sul circuito, poiché una capacità di ingresso minore offre maggiore impedenza d’ingresso alle alte frequenze.

Le soluzioni Tektronix per sonde ad alta tensione offrono:

• Banda passante di riferimento fino a 800 MHz
• Basso carico della sonda con capacità d’ingresso fino a 1,8 pF
• Unici prodotti con certificazione di sicurezza di terze parti (UL, CSA, ETL)
• La più ampia gamma di accessori per sonde

Modelli (tabella)
Modello | Banda passante | Impedenza d’ingresso | Tensione massima | Prezzo di listino
P5122 | 200 MHz | 100 MΩ || 4 pF | RMS: 1000 V CAT II | £488
P5100A | 500 MHz | 40 MΩ || 2,5 pF | Picco: 2,5 kV; RMS: 1000 V CAT II | £845
TPP0850 | 800 MHz | 40 MΩ || 1,8 pF | Picco: 2,5 kV; RMS: 1000 V CAT II | £1,330
P6015A | 75 MHz | 100 MΩ || 3 pF | Picco: 40 kV; RMS: 15 kV DC | £3,710

Risorse tecniche disponibili (elencate nella pagina)

• Passive High Voltage Probes — Datasheet (panoramica delle caratteristiche, specifiche importanti, informazioni d’ordine)
• Probe Selection Guide — Product selector
• ABCs of Probes Primer — Whitepaper (fondamenti e guida alla scelta)
• Manuali: P6015A Instruction Manual; TPP0850 User Manual; istruzioni TPH1000; manuali aggiuntivi e FAQ

Caratteristiche / Specifiche tecniche

• Brand: Tektronix
• Serie / Denominazione: High Voltage Probe: Single-Ended
• Capacità d’ingresso raccomandata per carico minimo: < 4 pF
• Capacità d’ingresso minima offerta: 1,8 pF
• Banda passante massima dichiarata (serie): fino a 800 MHz
• Sicurezza: certificazioni di terze parti disponibili (UL, CSA, ETL)
• Esempi di SKU e specifiche chiave: P5122 — 200 MHz; 100 MΩ || 4 pF; RMS 1000 V CAT II; P5100A — 500 MHz; 40 MΩ || 2,5 pF; Picco 2,5 kV; TPP0850 — 800 MHz; 40 MΩ || 1,8 pF; P6015A — 75 MHz; 100 MΩ || 3 pF; Picco 40 kV, RMS 15 kV DC
• Prezzi indicativi mostrati sulla pagina (GBP): P5122 £488; P5100A £845; TPP0850 £1,330; P6015A £3,710
