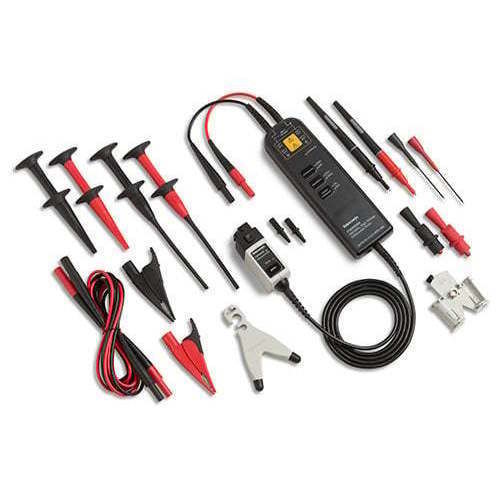

Sonda per prova elettrica P5200A

per alta frequenza

Panoramica
Una sonda differenziale ad alta tensione misura la differenza di tensione tra due punti quando nessuno dei due è a potenziale di massa. Le sonde Tektronix per alta tensione consentono misure su circuiti flottanti o isolati e alcuni modelli supportano fino a ±6000 V. Sono progettate per fornire elevata soppressione del modo comune e misure accurate non riferite a terra.

Le soluzioni Tektronix per sonde differenziali ad alta tensione offrono:

• Banda passante elevata e basso carico della sonda per acquisizioni precise
• Certificazioni di sicurezza di terze parti su modelli selezionati (UL, CSA, ETL)
• Ampia scelta di attenuazioni e valori di tensione per adattarsi al range dinamico richiesto
• Vasta gamma di accessori e adattatori per la compatibilità con oscilloscopi

Modelli e specifiche chiave

• P5200A — Attenuazione: 50X / 500X — Banda passante: 50 MHz — Impedenza d'ingresso: 10 MΩ || 2 pF — Tensione massima: 500X: ±1300 V; 50X: ±130 V — Prezzo listino: £1,630
• P5202A — Attenuazione: 20X / 200X — Banda passante: 100 MHz — Impedenza d'ingresso: 5 MΩ || 2 pF — Tensione massima: 200X: ±640 V; 20X: ±64 V — Prezzo listino: £2,490
• P5205A — Attenuazione: 50X / 500X — Banda passante: 100 MHz — Impedenza d'ingresso: 10 MΩ || 2 pF — Tensione massima: 500X: ±1300 V; 50X: ±130 V — Prezzo listino: £2,490
• THDP0200 — Attenuazione: 50X / 500X — Banda passante: 200 MHz — Impedenza d'ingresso: 10 MΩ || 2 pF — Tensione massima: 500X: ±1500 V; 50X: ±150 V — Prezzo listino: £2,940
• TMDP0200 — Attenuazione: 25X / 250X — Banda passante: 200 MHz — Impedenza d'ingresso: 5 MΩ || 2 pF — Tensione massima: 250X: ±750 V; 25X: ±75 V — Prezzo listino: £3,010
• THDP0100 — Attenuazione: 100X / 1000X — Banda passante: 100 MHz — Impedenza d'ingresso: 40 MΩ || 2.5 pF — Tensione massima: 1000X: ±6000 V; 100X: ±600 V — Prezzo listino: £4,980
• P5210A — Attenuazione: 100X / 1000X — Banda passante: 50 MHz — Impedenza d'ingresso: 40 MΩ || 2.5 pF — Tensione massima: 1000X: ±5600 V; 100X: ±560 V — Prezzo listino: £5,020
• TDP0500 — Attenuazione: 5X / 50X — Banda passante: 500 MHz — Impedenza d'ingresso: 1 MΩ || ≤ 1 pF — Tensione massima: 50X: ±42 V; 5X: ±4.2 V — Prezzo listino: £5,730
• TDP1000 — Attenuazione: 5X / 50X — Banda passante: 1 GHz — Impedenza d'ingresso: 1 MΩ || ≤ 1 pF — Tensione massima: 50X: ±42 V; 5X: ±4.2 V — Prezzo listino: £6,470
• P6251 — Attenuazione: 5X / 50X — Banda passante: 1 GHz — Impedenza d'ingresso: 1 MΩ || ≤ 1 pF — Tensione massima: 50X: ±42 V; 5X: ±4.2 V — Prezzo listino: £8,740

Strumenti compatibili e note
Diversi modelli richiedono adattatori o interfacce specifiche per oscilloscopi (es.: TCA-1MEG, TPA-BNC, alimentazione esterna TekVPI®, TCA-VPI50, TPA-N-VPI). Verificare compatibilità e adattatori necessari per ciascun modello durante la configurazione.

Specifiche tecniche

• Produttore: Tektronix
• Serie: High Voltage Differential Probes
• Caso d'uso: Misure differenziali in cui nessun nodo è a terra; misure flottanti/isolated
• Tensione massima misurabile: fino a ±6000 V su modelli selezionati (es. THDP0100 in 1000X)
• Intervallo di banda: 50 MHz — 1 GHz a seconda del modello
• Opzioni di attenuazione: 5X/50X, 20X/200X, 25X/250X, 50X/500X, 100X/1000X
• Opzioni di impedenza d'ingresso: 40 MΩ, 10 MΩ, 5 MΩ, 1 MΩ (capacitanze in parallelo variabili per modello)
• Sicurezza e gestione del common mode: progettate per misure non riferite a terra; modelli selezionati con certificazioni di terze parti (UL, CSA, ETL)
• Fascia di prezzo (esempi listati): circa £1,630 — £8,740 (a seconda del modello)
