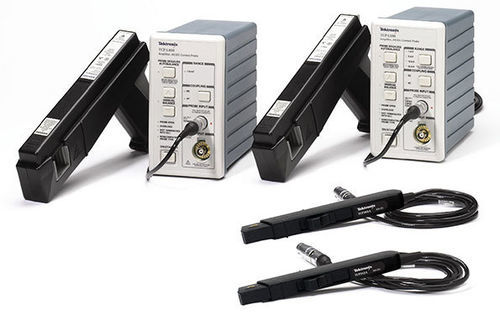

Sonda di corrente A622

automaticadi misura

Panoramica
Le soluzioni di sonde di corrente Tektronix offrono un'ampia gamma di sonde AC/DC e solo AC per analisi di potenza e carico. Gli intervalli di misura vanno dalla sensibilità in µA a modelli da diversi kA, con prestazioni in banda e tempi di salita dipendenti dal modello. Abbinando le sonde agli oscilloscopi Tektronix, molte unità supportano lettura e scala automatiche per semplificare la conversione volt→ampere.

Punti salienti

• Ampia selezione di sonde AC/DC e solo AC
• Capacità di misura dalla sensibilità µA fino a 3.000 A (dipende dal modello)
• Opzioni di banda fino a 2 GHz per applicazioni ad alta frequenza
• Sensibilità della pinza elevata fino a ~1 mA su modelli selezionati
• Prodotti selezionati con certificazioni di sicurezza di terze parti (UL, CSA, ETL)
• Disponibili modelli con tensione nominale su filo nudo e pinze per correnti elevate
• Lettura e scala automatiche con oscilloscopi Tektronix dove supportato

Modelli disponibili e specifiche chiave
Modello | Corrente massima | Corrente minima | Banda | Tempo di salita | Prezzo indicativo
A622 | DC: 100 A; RMS max: 71 A; Picco: 100 A | 50 mA | 100 kHz | - | ¥ 197,000
A621 | RMS: 1000 A; Picco: 2000 A | 10 mA | 50 kHz | - | ¥ 197,000
CT2 | Picco: 36 A; RMS max: 2,5 A continuo | 1 mA | 200 MHz | < 500 ps | ¥ 208,000
CT1 | Picco: 12 A; RMS max: 450 mA continuo | 200 μA | 1 GHz | < 350 ps | ¥ 209,000
CT6 | Picco: 6 A; RMS max: 120 mA continuo | 200 μA | 2 GHz | < 200 ps | ¥ 220,000
TRCP0300 | 300 A max | 250 mA min | 30 MHz | - | ¥ 450,000
TCP305A | DC: 50 A; RMS max: 35,4 A; Picco: 50 A | 5 mA | 50 MHz | < 7 ns | ¥ 459,000
TRCP3000 | 3000 A max | 500 mA min | 16 MHz | - | ¥ 476,000
P6021A | RMS max: 10,6 A; Picco: 250 A | 10 mA | 60 MHz | < 5,8 ns | ¥ 490,000
P6022 | RMS max: 4 A; Picco: 100 A | 1 mA | 120 MHz | < 2,9 ns | ¥ 560,000
TCPA300 / TCPA400 (amplificatori) | Dipende dalla sonda | - | fino a 100 MHz (a seconda dell'amplificatore) | - | ¥ 669,000–¥ 677,000

Note su utilizzo e compatibilità
Molte sonde richiedono amplificatori, adattatori o terminazioni specifiche (ad es. amplificatori TCPA, adattatori TCA/TCA‑BNC, terminazione 50 Ω n.° 011‑0049‑0X, cavi TekProbe) per interfacciarsi con determinate famiglie di oscilloscopi. Compatibilità e accessori necessari dipendono dal modello e sono indicati nelle schede tecniche.

Specifiche tecniche

• Marca: Tektronix
• Famiglia prodotto: Current Probe
• Campo di misura: da sensibilità µA fino a modelli multi‑kA (es. fino a 3.000 A su TRCP3000)
• Banda: dipende dal modello, fino a 2 GHz su alcuni modelli CT
• Sensibilità: fino a ~200 μA–1 mA su sonde selezionate
• Tempo di salita: da sottosistema a centinaia di ps fino a diversi ns a seconda del modello
• Sicurezza: modelli selezionati certificati UL / CSA / ETL dove indicato
• Lettura/scaling automatico supportato con oscilloscopi Tektronix compatibili
