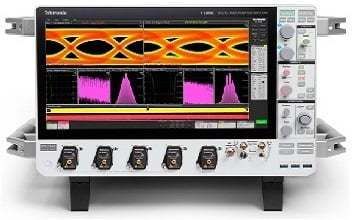

Oscilloscopio digitale DPO714AX

analogicoanalogico-digitaledi segnale misto

Panoramica
La serie 7 DPO offre elevata fedeltà del segnale, alto ENOB, basso rumore, basso jitter, elevato throughput di misura e l'interfaccia TekScope®, rendendola adatta per seriali ad alta velocità, fisica delle alte energie e applicazioni RF critiche. Bande da 8–25 GHz; compatibile con sonde TekConnect™.

Punti chiave del prodotto

• Interfaccia TekScope intuitiva per ridurre la curva di apprendimento
• Rumore ridotto e alto ENOB per margini di misura migliorati
• ADC Tek79 a 10 bit e algoritmi DSP avanzati per acquisizioni accurate
• Misure di jitter e analisi eye rapide e precise
• Trasferimenti dati fino a 10× più veloci con TekHSI e porta SFP+ 10 Gbps

Basso rumore, alto ENOB
Precisione e sensibilità di misura sono garantite dal preamplificatore Tek85 a basso rumore, dall'ADC Tek79 a 10 bit e dagli algoritmi DSP avanzati per la cattura accurata di segnali a bassa ampiezza.

• Esempi di rumore: 523 µV a 8 GHz (0,10% FS) fino a 1,13 mV a 25 GHz (0,23% FS), piena scala 500 mV
• ENOB: ~7,5 bit a 8 GHz fino a ~6,5 bit a 25 GHz (125 GS/s, 500 mV FS, segnale 90% FS)
• QuietChannel™: CTLE attivo per compensare la perdita di canale e ridurre il rumore del percorso del segnale
• SPC automatico: regola guadagno, offset e risposta in frequenza per precisione ottimale

Riduzione dei tempi di test con throughput 10×
La porta SFP+ 10 Gbps integrata e TekHSI™ consentono trasferimenti molto più rapidi di grandi set di forme d'onda a un PC per acquisizione e analisi parallele. TekHSI utilizza un framework gRPC a bassa latenza con librerie C# e Python e TekScope PC.

Interfaccia utente e funzionamento
Schermo 15,6" 1080p con UI TekScope ottimizzata per touch, navigazione rapida, gesture multi-touch e riepilogo misure di jitter con un pulsante. Supporta OS embedded o Windows su SSD rimovibile.

Applicazioni

• Ricerca avanzata: fisica delle alte energie, acceleratori di particelle, astrofisica, ricerca su plasma/fusione (125 GS/s, lunghezze di registrazione fino a 2G)
• Test di conformità e debug seriale ad alta velocità: PCIe, USB, Thunderbolt, DisplayPort, HDMI, DDR, MIPI (opzioni disponibili)
• Sistemi RF a banda larga: analisi VSA multicanale con SignalVu‑PC per EW, SIGINT, 5G/mmWave, UWB e analisi di impulsi RF

Modelli (tabella)
Modello | Banda analogica | Velocità di campionamento | Lunghezza di registrazione | Canali analogici | Prezzo listino
DPO714AX | 8 GHz – 25 GHz | 125 GS/s | Fino a 2G punti | 4 | US $176,000

Aggiornamenti e opzioni disponibili

• Licenze software e funzioni: 7-LNX-UP (SSD rimovibile con OS embedded), 7-WIN-UP (Windows su SSD rimovibile), 7-RL-1 / 7-RL-2 (estensione lunghezza registrazione a 1G/2G), 7-SIM-UP (Signal Integrity Modeling), Opt. 7-FRQCNT (contatore/temporizzatore)
• Aggiornamento banda: 7-BWAX4 (upgrade per DPO714AX)
• Compatibilità sonde: TekConnect™ e sonde TriMode (P7708, P7713, P7716, P7720, P7625, P7633)

Documenti e risorse
Datasheet e manuali disponibili; PDF comparativo: https://download.tek.com/document/Tektronix%20Performance%20Scope%20Comparison_85W-74190-0.pdf

Caratteristiche / Specifiche tecniche

• Serie / Nome prodotto: 7 Series DPO Digital Phosphor Oscilloscope
• Produttore (marca): Tektronix
• Modello / SKU: DPO714AX
• Banda analogica: 8–25 GHz (dipende dal modello/opzioni)
• Massima velocità di campionamento: 125 GS/s
• Lunghezza di registrazione: Fino a 2G punti
• Canali analogici: 4
• Risoluzione verticale: 10 bit (ADC)
• ENOB: ~7,5 bit a 8 GHz a ~6,5 bit a 25 GHz (condizioni specificate)
• Rumore: 523 µV a 8 GHz – 1,13 mV a 25 GHz (500 mV FS)
• Tecnologie: Tek85 preamp, Tek79 10-bit ADC, QuietChannel™, SPC automatico
• Interfaccia alta velocità: SFP+ 10 Gbps e TekHSI™ (basato su gRPC)
• Display: 15,6" 1080p touchscreen
• Storage: SSD rimovibile (OS embedded o Windows opzione)
• Interfaccia sonde: TekConnect™; supporto sonde TriMode
