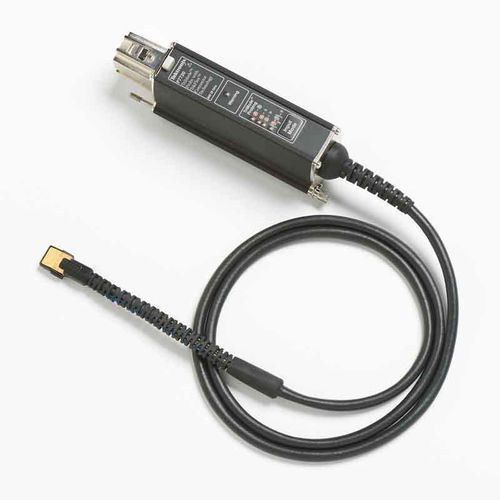

Sonda per prova coassiale ADA400A

di interfacciaper alta frequenza

Descrizione
I segnali differenziali impiegati negli standard seriali ad alta velocità richiedono una caratterizzazione molto precisa. Le sonde differenziali a bassa tensione Tektronix offrono fedeltà del segnale e larghezza di banda di riferimento per osservare i dettagli del segnale. L'architettura TriMode™ semplifica l'acquisizione delle misure consentendo misure differenziali, single‑ended e di modo comune con un'unica connessione.

Modelli e specifiche (tabella)
Modello | Banda | Impedenza d'ingresso | Attenuazione | Tensione massima | Prezzo (US $)
ADA400A | 1 MHz | 1 MΩ | ~55 pF | 100x, 10x, 1x, 0.1x | US $3,750
TDP1500 | 1,5 GHz | 200 kΩ / ≤1 pF | 1X / 10X | ±25 V (DC + pk AC) | US $7,930
P6247 | 1 GHz | 200 kΩ / ≤1 pF | 1X / 10X | ±25 V (DC + pk AC) | US $9,280
TDP3500 | 3,5 GHz | 100 kΩ / ≤0,3 pF | 5X | ±15 V (DC + pk AC) | US $9,890
TDP4000 | 4 GHz | 100 kΩ / ≤0,3 pF | 5X | ±15 V (DC + pk AC) | US $10,200
P6248 | 1,5 GHz | 200 kΩ / <1 pF | 1X / 10X | ±25 V (DC + pk AC) | US $11,400
TDP7704 | 4 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) | ≤0,4 pF | 4X / 10X | ±12 V | US $12,100
TDP7706 | 6 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) | ≤0,4 pF | 4X / 10X | ±12 V | US $13,400
TDP7708 | 8 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) | ≤0,4 pF | 4X / 10X | ±12 V | US $14,700
P7708 | 8 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 4X / 10X | ±12 V | US $17,100
P7508 | 8 GHz | 100 kΩ | 0,4 pF | 5X / 12,5X | ±15 V (DC + pk AC) | US $18,900
TDP7710 | 10 GHz | 100 kΩ (SIT) / 144 kΩ (BRW) | 0,4 pF | 4X / 10X | ±12 V | US $19,100
P7713 | 13 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 4X / 10X | ±12 V | US $25,600
P7513A | >13 GHz | 100 kΩ | 0,4 pF | 5X / 12,5X | ±15 V (DC + pk AC) | US $28,600
P7716 | 16 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 4X / 10X | ±12 V | US $35,500
P7516 | 16 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 5X / 12,5X | ±15 V (DC + pk AC) | US $38,700
P7720 | 20 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 4X / 10X | ±12 V | US $42,100
P7625 | 25 GHz | 50 Ω / 225 Ω | coax: 0.25/0.5/1/2/4 ; P76TA: 1.25/2.5/5/10/20 | ±5 V (DC + pk AC) | US $42,100
P7633 | 33 GHz | 50 Ω / 225 Ω | coax: 0.25/0.5/1/2/4 ; P76TA: 1.25/2.5/5/10/20 | ±5 V (DC + pk AC) | US $54,500

Sintesi delle caratteristiche

• Architettura TriMode™: misure di modo comune, single‑ended e differenziali con una sola connessione.
• Bande disponibili: da 1 MHz (ADA400A) fino a 33 GHz (P7633) a seconda del modello.
• Impedenze d'ingresso: da 50 Ω / 225 Ω (coax) fino a 1 MΩ (ADA400A); capacità d'ingresso ≈0,3 pF a ~55 pF in funzione del modello.
• Attenuazioni supportate: 100x / 10x / 1x / 0.1x, 4x / 10x, 5x / 12.5x e varianti a seconda del modello/adattatore.
• Tensioni massime (DC + pk AC): tipicamente ±5 V fino a ±25 V secondo il modello.
• Fascia di prezzo indicativa: US $3,750 — US $54,500 a seconda di modello e configurazione.

Caratteristiche tecniche / specifiche

• Marca: Tektronix.
• Denominazione commerciale: Low Voltage Differential Probes (sonde differenziali a bassa tensione).
• Applicazioni: caratterizzazione di segnali differenziali ad alta velocità (standard seriali, test DDR/LPDDR, segnali differenziali a bassa tensione).
• Varianti: modelli attivi e passivi coprenti un ampio spettro di larghezze di banda e impedenze/attenuazioni diverse.
• Compatibilità: alcuni modelli richiedono adattatori o alimentatori esterni per specifici oscilloscopi (verificare per modello).
• Accessori e opzioni: adattatori (TPA‑BNC, TCA‑VPI50), alimentazione TekVPI®, punte FLR per DDR/LPDDR, opzioni P76TA per attenuazione su alcuni coax.
