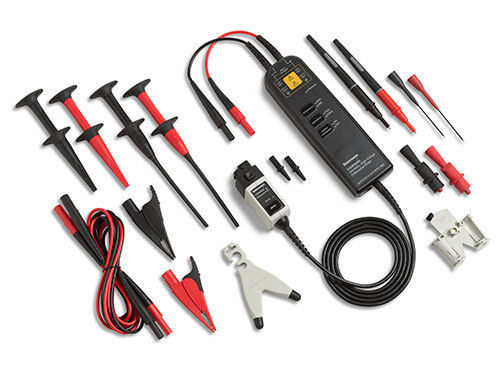

Sonda attiva THDP0400

di tensionead alta tensionea potenziale fluttuante

Panoramica
Una sonda differenziale ad alta tensione misura la differenza di tensione tra due punti quando nessuno dei due è a massa. Le sonde differenziali ad alta tensione Tektronix supportano misure flottanti, isolate e non riferite a terra, con elevata reiezione del modo comune e valori massimi per modello fino a ±6000 V.

Le soluzioni Tektronix per sonde differenziali ad alta tensione offrono

• Banda passante e carico della sonda ottimizzati per gli ingressi dell'oscilloscopio
• Certificazioni di sicurezza di terze parti (UL, CSA, ETL) per i modelli applicabili
• Gamma di modelli ad alta e media tensione per adattare gamma dinamica e risoluzione
• Vasto ecosistema di accessori per la compatibilità con adattatori e alimentazioni esterne

Modelli (elenco della serie)
P5200A | 50X / 500X | 50 MHz | 10 MΩ || 2 pF | 500X: ±1300 V; 50X: ±130 V | 1.870,00 €
P5202A | 20X / 200X | 100 MHz | 5 MΩ || 2 pF | 200X: ±640 V; 20X: ±64 V | 2.860,00 €
P5205A | 50X / 500X | 100 MHz | 10 MΩ || 2 pF | 500X: ±1300 V; 50X: ±130 V | 2.860,00 €
THDP0200 | 50X / 500X | 200 MHz | 10 MΩ || 2 pF | 500X: ±1500 V; 50X: ±150 V | 3.380,00 €
TMDP0200 | 25X / 250X | 200 MHz | 5 MΩ || 2 pF | 250X: ±750 V; 25X: ±75 V | 3.460,00 €
THDP0100 | 100X / 1000X | 100 MHz | 40 MΩ || 2.5 pF | 1000X: ±6000 V; 100X: ±600 V | 5.730,00 €
P5210A | 100X / 1000X | 50 MHz | 40 MΩ || 2.5 pF | 1000X: ±5600 V; 100X: ±560 V | 5.770,00 €
TDP0500 | 5X / 50X | 500 MHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 6.580,00 €
TDP1000 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 7.440,00 €
THDP0400 | 50X / 500X | 400 MHz | 10 MΩ || 2.5 pF | 500X: ±2000 V; 50X: ±200 V | 8.350,00 €
P6251 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 10.000,00 €

Note su compatibilità e accessori (estratto)

• Alcuni modelli richiedono adattatori o alimentatori esterni per famiglie specifiche di oscilloscopi; i requisiti di adattatore e dell'alimentatore esterno TekVPI® variano in base al modello di oscilloscopio.
• I modelli ad alta frequenza possono presentare variazioni di impedenza d'ingresso e capacità d'ingresso per ottimizzare la fedeltà del segnale in relazione all'ingresso dell'oscilloscopio.

Specifiche tecniche / Caratteristiche principali

• Uso previsto: misure differenziali in cui nessun punto di prova è a massa; misure flottanti o isolate.
• Capacità massima del segnale: fino a ±6000 V (dipende dal modello; vedere l'elenco dei modelli).
• Intervallo di banda: da 50 MHz a 1 GHz a seconda del modello.
• Opzioni di attenuazione: esempi 5X/50X, 20X/200X, 25X/250X, 50X/500X, 100X/1000X.
• Impedenza d'ingresso: 1 MΩ (≤ 1 pF) per i modelli a massima banda; 5 MΩ o 10 MΩ (≈ 2 pF) per molti modelli; fino a 40 MΩ (≈ 2,5 pF) per i modelli ad altissima tensione.
• Sicurezza: certificazioni di terze parti disponibili per i modelli applicabili.
• Accessori: ampia gamma di accessori per interfaccia oscilloscopio, adattatori e opzioni di alimentazione.
