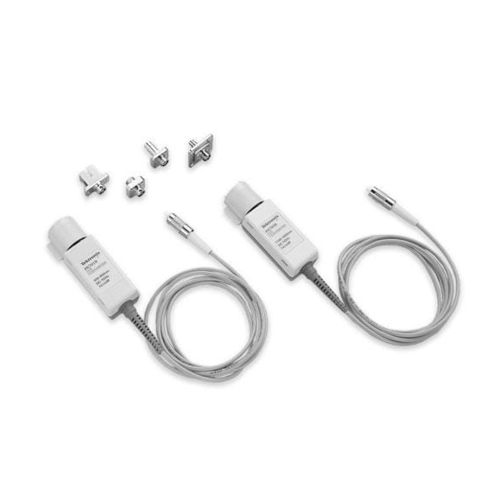

Sonda ottica P67 series

per oscilloscopioper ricerca e sviluppoad uso industriale

Affidatevi a Tektronix per ottenere prestazioni su cui potete contare e un servizio e un'assistenza leader nel settore. - Risposta ad ampia lunghezza d'onda da 500 a 950 nm o da 1100 a 1700 nm - Larghezza di banda elevata DC fino a 1,2 GHz - Alto guadagno 1 V/mW - Basso rumore <11 pW/√Hz - La sonda si collega alle serie DPO7000*1 e DPO/DSA/MSO70000*2 - Prestazioni del ricevitore di riferimento SONET/SDH e Fibre Channel I piccoli convertitori ottico-elettrici analogici P6701B e P6703B, convenientemente imballati, forniscono un'interfaccia accurata per le misure ottiche della forma degli impulsi. I convertitori ottico-elettrici (O/E) Tektronix P6700 Series cambiano i segnali ottici in segnali elettrici per una comoda analisi sugli oscilloscopi Tektronix DPO7000 e DPO/MSO70000 Series con adattatori appropriati (vedi nota 1 e 2), qualsiasi altro oscilloscopio Tektronix dotato di un'interfaccia TekProbe o se utilizzato con l'alimentatore TekProbe 1103. I convertitori O/E della serie P6700 sono ideali per la caratterizzazione delle sorgenti ottiche nello sviluppo, nella produzione o nell'assistenza di sistemi e dispositivi di comunicazione ottica. I convertitori ottico-elettrici analogici P6701B e P6703B, piccoli e convenientemente confezionati, forniscono un'interfaccia accurata per le misurazioni della forma degli impulsi ottici. L'alto guadagno, l'ampio range dinamico e l'offset di uscita stabile di questi convertitori O/E li rendono ideali per eseguire l'analisi dell'eye pattern e le misure di estinzione. L'ingresso ottico di P6701B/P6703B è una fibra Multi Mode da 1 metro, 62.5μ con un connettore FC/PC. Utilizzando l'assortimento standard di manicotti di accoppiamento ibridi in fibra ottica, questi O/E possono adattarsi ai vari standard di connettori industriali.
