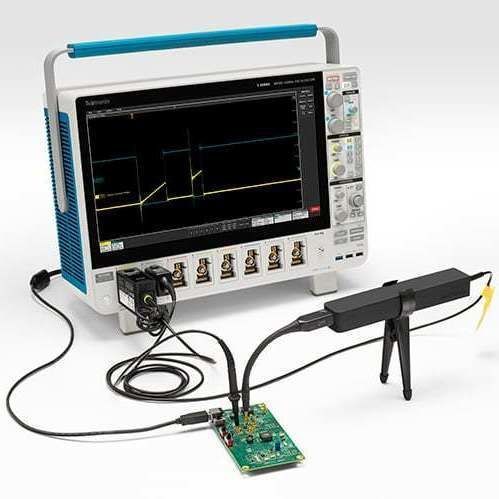

Sonda di corrente TICP Series

per oscilloscopioa banda larga

Panoramica
Eseguite misure di corrente dinamica basate su shunt con precisione utilizzando le sonde di corrente isolate della serie TICP. Opzioni ad alta larghezza di banda, intervalli differenziali flessibili, isolamento galvanico e RF completo e rumore molto basso consentono misure accurate su shunt flottanti e current viewing resistor (CVR) nell'elettronica di potenza.

Vantaggi principali

• Misure da DC a centinaia di MHz se abbinate a shunt o CVR ad alte prestazioni.
• Isolamento RF tra la punta della sonda e l'oscilloscopio per eliminare loop di terra e ridurre il rumore in modo comune.
• Bassa attenuazione e impedenza di ingresso 50 Ω per una minima contribuzione al rumore di misura.
• Integrazione TekVPI™ con oscilloscopi Tektronix Series 4, 5 e 6 per rilevamento della sonda, alimentazione e regolazioni dal pannello dell'oscilloscopio.

Applicazioni
Ottimizzate per misure su shunt high-side e flottanti in elettronica di potenza, inclusi convertitori SiC e GaN, analisi di commutazione FET high-side, profilazione corrente in dispositivi a bassa potenza (IoT/mobile) e misure double-pulse.

Caratteristiche (sintesi)

• Opzioni di banda: 250 MHz (TICP025), 500 MHz (TICP050), 1 GHz (TICP100).
• Tensione in modo comune: fino a 1,8 kV (grado di inquinamento 1); classificazione di sicurezza 1000 V CAT II.
• Contributo di rumore: <4,7 nV/√Hz (<150 µV RMS a 1 GHz).
• Alto CMRR: fino a 140 dB a DC; ~90 dB a 1 MHz (punta 1x).
• Punte MMCX schermate ad alta banda; adattatori per SMA/BNC e per pin quadrati 25 mil disponibili; adattatori bipode/tripode inclusi.

Modelli (tabella di serie)
Model | Banda | Tensione differenziale (punte) | Tensione modo comune | Reiezione modo comune | Prezzo
TICP025 | 250 MHz | ±0,5 V (1x), ±5 V (10x), ±50 V (100x) | 1,8 kV (grado di inquinamento 1); 1000 V CAT II | 140 dB a DC; 90 dB a 1 MHz (punta 1x) | 10.200,00 €
TICP050 | 500 MHz | ±0,5 V (1x), ±5 V (10x), ±50 V (100x) | 1,8 kV (grado di inquinamento 1); 1000 V CAT II | 140 dB a DC; 90 dB a 1 MHz (punta 1x) | 12.300,00 €
TICP100 | 1 GHz | ±0,5 V (1x), ±5 V (10x), ±50 V (100x) | 1,8 kV (grado di inquinamento 1); 1000 V CAT II | 140 dB a DC; 90 dB a 1 MHz (punta 1x) | 14.500,00 €

Compatibilità / Strumenti supportati
Compatibile con oscilloscopi Tektronix MSO Series 4, 5 e 6 (incluse varianti B e Low Profile) tramite interfaccia TekVPI™ per alimentazione e rilevamento automatico della sonda.

Risorse
Datasheet e manuale utente disponibili per la serie TICP (vedere risorse prodotto Tektronix).

Specifiche tecniche

• Nome serie: TICP (IsoVu™ Isolated Current Probes)
• Banda: 250 MHz, 500 MHz, 1 GHz
• Tensione in modo comune: fino a 1,8 kV (grado di inquinamento 1)
• Classificazione di sicurezza: 1000 V CAT II
• Contributo di rumore: <4,7 nV/√Hz (<150 µV RMS a 1 GHz)
• Reiezione modo comune: fino a 140 dB a DC; ~90 dB a 1 MHz (punta 1x)
• Intervalli tensione differenziale (punte): ±0,5 V (1x), ±5 V (10x), ±50 V (100x)
• Impedenza d'ingresso: 50 Ω
• Connettore punta: MMCX schermato; adattatori SMA/BNC e per pin quadrati disponibili
• Accessori inclusi: adattatori bipode/tripode; cavi e adattatori vari (TICPMM100, ecc.)
