Macchina di rullatura per filettature 200E

Panoramica

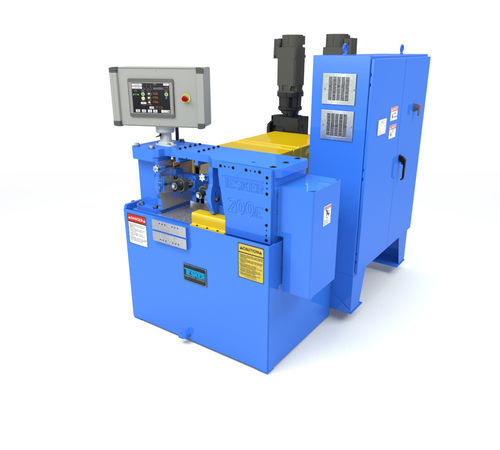

Il Tesker Model 200E è una macchina rullatrice per filetti a 2 matrici progettata per rullatura infeed e thrufeed di barre filettate e tiranti. Presenta rulli ad alto coppia e pressione di rullatura regolabile per produzione ripetibile in ambienti industriali.

Specifiche macchina (da tabella prodotto)

• Tipo: Infeed & Thrufeed
• Capacità: 2 inches
• Pressione di rullatura: Regolabile fino a 24.000 lbs.

Motori

• Azionamento mandrino: 15 HP
• Raffreddamento: 1/4 HP, Capacità 50 Gal

Matrici

• Diametro massimo: 6 inches
• Larghezza massima della faccia: 3-1/2 inches
• Dimensione mandrino: 1-1/2 inches (altre dimensioni disponibili)
• Velocità mandrino: Variabile
• RPM mandrino: 45 - 200 (altre velocità disponibili)

Ingombro a terra

• Larghezza: 56 inches
• Lunghezza: 66 inches
• Altezza: 62 inches
• Peso: 3.000 lbs.

Equipaggiamento standard Tesker Model 200E 2-matrici

• Tie Arm Hydraulic Stop Block Assembly — fermo meccanico regolabile per prevenire il sovrarullaggio delle barre thrufeed.

Opzioni disponibili Tesker Model 200E 2-matrici

• Servo Drive — controllo indipendente dell'asse motore mandrino con allineamento radiale delle matrici tramite HMI
• Interruttore di finecorsa per controllo lunghezza filetto — posiziona la lunghezza del filetto quando si rullano parti di una barra
• Accoppiamento di allineamento radiale delle matrici — regolazione rotazionale separata per rullatura vicino a spalle
• Supporto anteriore 'L' con attacco alimentazione barra frontale — bloccaggio pezzo regolabile all'avanti della macchina
• Fermo posteriore a molla con base — fermo a molla per posizionamento in infeed
• Pressa pezzo con fermo a molla — tenuta manuale per sicurezza operatore
• Versa III Auto Oil Lubrication System — lubrificazione automatica del carrello di alimentazione
• Oil 1 Shot Manual Lubrication Unit — pompa manuale per lubrificazione del carrello
• Indicatore toe-in chiuso — riferimento per l'adeguamento della matrice della testa sinistra in caso di conicità
• Supporti rullo esterni (set di 2) — maggiore spazio pezzo dietro i supporti mandrino
• Supporti centrali (set di 2) — supportano il tubo centrale
• Tubo di supporto centrale — necessario per ogni misura per le parti in uscita sul retro
• Supporto superiore — trattiene il materiale tra le matrici per tiranti e barre ad alta velocità
• Dispositivi di alimentazione e ricezione — attrezzature su misura per esigenze specifiche

Specifiche tecniche

• Tipo: Infeed & Thrufeed
• Capacità: 2 inches
• Diametro massimo matrice: 6 inches
• Larghezza massima faccia matrice: 3-1/2 inches
• Dimensione mandrino: 1-1/2 inches (altre dimensioni disponibili)
• Azionamento mandrino: 15 HP
• RPM mandrino: 45 - 200 (variabile; altre velocità disponibili)
• Pressione di rullatura: Regolabile fino a 24.000 lbs.
• Raffreddamento: 1/4 HP; capacità 50 gallons
• Ingombro a terra: 56" W x 66" L x 62" H
• Peso: 3.000 lbs.
• Elettrico: Cablaggio secondo NFPA 79 per 480 volt, 3 fasi, 60 Hz (altre tensioni disponibili)

Tutti i modelli sono cablati secondo NFPA 79 per funzionamento a 480 volt, 3 fasi, 60 Hz. Altre tensioni disponibili a costo aggiuntivo. Le specifiche possono essere modificate senza preavviso. Potrebbero essere necessari attrezzaggi e protezioni aggiuntive in base al lavoro. Tesker Manufacturing Corporation declina ogni responsabilità per attrezzaggi o protezioni progettati, fabbricati o installati da terzi.
