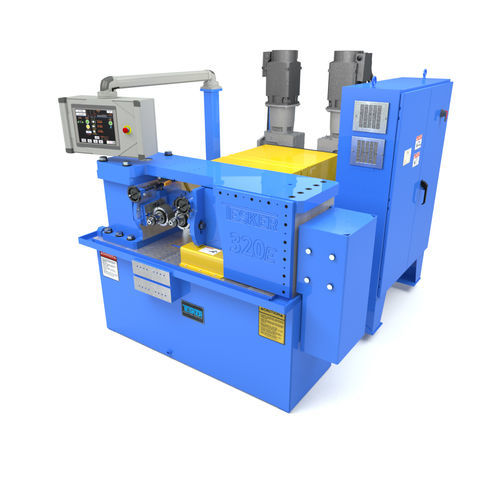

Macchina di rullatura per filettature 320E

Sintesi del prodotto Un sistema popolare per la laminazione di medie dimensioni Grazie ai mandrini inclinabili in entrambe le direzioni e all'ingombro ridotto, è facile capire perché molti produttori amino la rullatrice per filetti a 2 stampi Tesker Modello 320. Specifiche (dal tavolo della macchina) Macchina a 2 stampi Tesker Modello 320E Specifiche: Tipo: Alimentazione e alimentazione passante Capacità: 3" Pressione di rotolamento: Regolabile a 80.000 libbre. Motori - Azionamento mandrino: 40 HP sui modelli a velocità variabile, 30 HP sui modelli a 4 velocità Motori - Idraulici: 5 HP, capacità 50 Gal Motori - Refrigerante: 1/4 HP, capacità 80 Gal Stampi - Diametro massimo: 8 Stampi - Larghezza massima della faccia: 5-1/2 Dimensioni del mandrino: 2-1/2" (altre dimensioni disponibili) Mortai - Velocità del mandrino: Variabile o manuale a 4 velocità Dies - RPM mandrino: 20 - 120 (altre velocità disponibili) Dimensioni del pavimento - Larghezza: 76 Dimensioni del piano - Lunghezza: 96 Dimensioni del piano - Altezza: 52 Peso: 10.000 lbs. Tutti i modelli sono cablati secondo gli standard NFPA 79 per il funzionamento a 480 volt, 3 fasi, 60 hz. Altre tensioni sono disponibili a un costo aggiuntivo. Le specifiche sono soggette a modifiche senza preavviso. Dispositivo standard

• Azionamento servoassistito: Controllo indipendente ad alta precisione dell'asse di azionamento del mandrino. Riduzione dei componenti e della manutenzione. Allineamento radiale dello stampo tramite il controllo del motore dall'interfaccia HMI.
• Sistema di lubrificazione automatica dell'olio Versa III: Sistema di alimentazione automatica dell'olio della slitta.
• Valvola idraulica di rilascio lento: Utilizzata nella laminazione pesante, rilascia lentamente la forza di laminazione per evitare la deformazione della forma del filetto.
• Tachimetro RPM del mandrino: Legge il numero di giri del mandrino.

Opzioni disponibili

• Interruttore di limite per il controllo della lunghezza del filetto: Utilizzato durante la rullatura dei filetti su una parte dell'asta; consente di posizionare la lunghezza del filetto mediante il posizionamento di un interruttore di fine corsa.
• Accoppiamento di allineamento della matrice radiale: Permette di regolare separatamente la rotazione di un mandrino rispetto all'altro per far combaciare le matrici di alimentazione o quelle elicoidali lente; mantiene le facce delle matrici uniformi quando lo si desidera.
• Supporto anteriore a "L" con dispositivo di alimentazione della barra anteriore: Supporto regolabile che si fissa alla parte anteriore della macchina.
• Fermo posteriore a molla con base: Il fermo pezzo caricato a molla posiziona il pezzo nella posizione desiderata per la laminazione in ingresso e consente un leggero movimento del pezzo.
• Tenuta del pezzo con fermo caricato a molla: azionato a mano, tiene il pezzo sulla lama di supporto in modo che le dita siano a distanza di sicurezza durante la laminazione.
• Blocco di arresto idraulico del braccio di trazione: Arresto meccanico regolabile che impedisce l'arrotolamento eccessivo della coda delle barre di alimentazione.
• Indicatore di convergenza chiuso: Fornisce un riferimento per la regolazione della matrice della testa principale sinistra per la conicità del pezzo.
• Valvola idraulica di rilascio lento (opzione): Utilizzata nella rullatura pesante per rilasciare lentamente la forza di rullatura e prevenire la deformazione della forma del filetto.
• Supporti per rulli esterni (1 set/2 pezzi): Dietro i blocchi di supporto del mandrino; offre maggiore spazio per i bulloni a testa larga, ecc.
• Supporti centrali (1 set/2 pezzi): Supporta il tubo centrale.
• Tubo di supporto centrale (1 necessario per ogni dimensione): Contiene le parti esterne al retro della macchina; uno necessario per ogni dimensione.
• Tubo di supporto superiore: Cattura il materiale tra le matrici e le lame di supporto del lavoro per l'esecuzione di perni ad alta velocità e barre filettate.
• Fissaggi di alimentazione e ricezione: Dispositivi di alimentazione e ricezione progettati su misura per esigenze specifiche Caratteristiche/Specifiche tecniche
  • Tipo: Infeed & Thrufeed
  • Capacità (diametro massimo del pezzo): 3"
  • Pressione di rotolamento: fino a 80.000 libbre (regolabile)
  • Potenza di azionamento del mandrino: 40 HP (velocità variabile) o 30 HP (4 velocità)
  • Potenza idraulica: 5 HP, capacità 50 gal
  • Pompa del refrigerante: 1/4 HP, capacità 80 gal
  • Diametro massimo: 8"
  • Diametro massimo: 5-1/2"
  • Dimensione mandrino: 2-1/2" (altre dimensioni disponibili)
  • Velocità/giro mandrino: Variabile o manuale a 4 velocità; 20 - 120 RPM (altre velocità disponibili)
  • Impronta a pavimento (L x L x H): 76" x 96" x 52"
  • Peso: 10.000 lbs
  • Elettrico: cablato secondo NFPA 79 per 480V, trifase, 60Hz (altre tensioni disponibili)
