Macchina di rullatura per filettature 740E

ad alta precisione

Panoramica

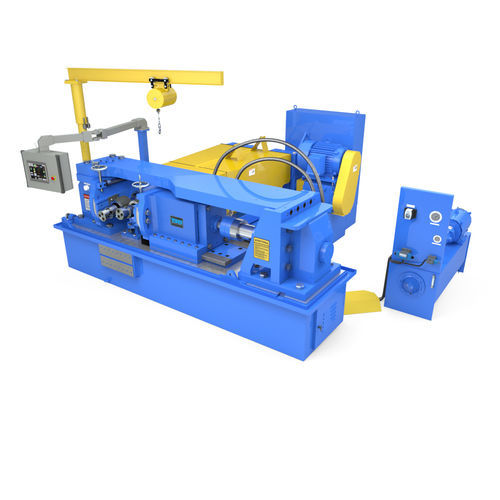

Il Tesker Model 740E è una macchina per formatura di filetti costruita con Ultra Ridged Loadcell, configurata 2-die per operazioni infeed e thrufeed. Accetta matrici di dimensioni economiche per ridurre i costi degli utensili pur supportando applicazioni di rullatura pesante.

Dotazione standard

• Servo drive: Controllo indipendente ad alta precisione dell'asse di azionamento del mandrino con componenti e manutenzione ridotti. Allineamento radiale delle matrici tramite controllo motore dall'HMI.
• Supporto anteriore "L" con dispositivo di alimentazione barra frontale: Attrezzatura di fissaggio regolabile che si collega alla parte anteriore della macchina.
• Assemblaggio arresto posteriore a molla con base: Posiziona i pezzi per la rullatura in ingresso e consente un leggero movimento tramite molla.
• Sistema di lubrificazione automatica Versa III: Lubrificazione automatica del carrello di alimentazione.
• Valvola idraulica a rilascio lento: Rilascia gradualmente la forza di rullatura durante lavorazioni pesanti per prevenire la deformazione della filettatura.
• Tachimetro RPM del mandrino: Visualizza gli RPM del mandrino.

Opzioni disponibili

• Giunto per allineamento radiale delle matrici: Permette la regolazione rotazionale separata tra i mandrini per abbinare matrici infeed o matrici elicoidali a bassa avanzamento quando necessario.
• Indicatore toe-in chiuso: Fornisce un riferimento per regolare la matrice della testa principale sinistra in caso di conicità del pezzo.
• Supporti centrali (set da 2): Supportano il tubo centrale.
• Tubo di supporto centrale (uno per taglia): Convoglia i pezzi all'esterno della macchina; uno richiesto per ogni taglia.
• Paranco a bilanciere con equilibratore ad aria: Assiste nelle operazioni di cambio matrici di grandi dimensioni.
• Attrezzature di alimentazione e ricezione: Attrezzature su misura per le esigenze specifiche di movimentazione dei pezzi.

Specifiche tecniche

• Tipo: Infeed & Thrufeed
• Capacità: 8" (203 mm)
• Pressione di rullatura: Regolabile fino a 340.000 lb
• Motore mandrino: 75 HP
• Motore idraulico: 20 HP, capacità serbatoio 80 gal
• Motore refrigerante: 3/4 HP, capacità serbatoio 200 gal
• Diametro massimo matrici: 12" (305 mm)
• Larghezza faccia maxima matrici: 12" (305 mm)
• Dimensione mandrino: 4-3/4" (altre dimensioni disponibili)
• Velocità mandrino: Variabili (RPM 5–70; altre velocità disponibili)
• Ingombro a pavimento (L×P×H incl. gru): 158" × 155" × 106"
• Peso: 46.000 lb
• Elettrico: Cablaggio secondo NFPA 79 per 240 o 480 V, 3 fasi, 60 Hz. Altre tensioni disponibili.
• Note: Specifiche soggette a modifiche; possono essere necessari dispositivi di bloccaggio o protezioni aggiuntive a seconda dell'applicazione.
