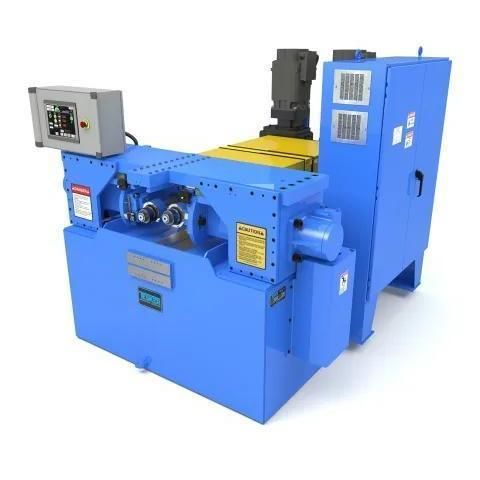

Macchina di rullatura per filettature 280E

ad alta precisione

Panoramica
Il Tesker Model 280E 2-Die è una macchina per formatura filetti progettata per operazioni con alimentazione in ingresso e passante. I componenti critici sono posizionati lontano dal refrigerante e dai trucioli per facilitare la manutenzione e aumentare l'affidabilità.

Specifiche

• Tipo: alimentazione in ingresso e passante
• Capacità: 2-1/2"
• Pressione di formatura: regolabile fino a 60.000 lbs.

Motori

• Azionamento mandrino: 40 HP
• Pompa refrigerante: 1/4 HP — Capacità 50 Gal

Filiere

• Diametro massimo fresa: 8"
• Larghezza massima faccia: 5-1/2"
• Dimensione mandrino: 2-1/2" (altre dimensioni disponibili)
• Velocità mandrino: 1-130 rpm (altre velocità disponibili)

Dimensioni a terra

• Larghezza: 84"
• Lunghezza: 88"
• Altezza: 77"
• Peso: 10.500 lbs.

Elettrico e note
Tutti i modelli sono cablati secondo NFPA 79 per funzionamento a 240 o 480 V, 3 fasi, 60 Hz. Altre tensioni disponibili a costo aggiuntivo. Specifiche soggette a modifica senza preavviso.

Dotazione standard

• Servo Drive — Controllo indipendente ad alta precisione dell'asse di azionamento del mandrino; riduzione dei componenti e della manutenzione. Allineamento radiale delle filiere tramite controllo motore dall'HMI.
• Tachimetro RPM mandrino — Visualizzazione in tempo reale del regime del mandrino.

Opzioni disponibili

• Dispositivi di alimentazione e ricezione — Strutture progettate su misura per le vostre esigenze di movimentazione dei pezzi.

Specifiche tecniche

• Tipo: alimentazione in ingresso e passante
• Capacità: 2-1/2"
• Pressione di formatura: regolabile fino a 60.000 lbs.
• Azionamento mandrino: 40 HP
• Raffreddamento: 1/4 HP, capacità 50 Gal
• Diametro massimo filiera: 8"
• Larghezza massima faccia: 5-1/2"
• Dimensione mandrino: 2-1/2" (altre dimensioni disponibili)
• Velocità mandrino: 1-130 rpm (altre velocità disponibili)
• Larghezza a terra: 84"
• Lunghezza a terra: 88"
• Altezza: 77"
• Peso: 10.500 lbs.
• Elettrico: cablato NFPA 79 per 240 o 480 V, 3 fasi, 60 Hz (altre tensioni disponibili)
