Macchina di rullatura per filettature 215E

ad alta precisione

Panoramica

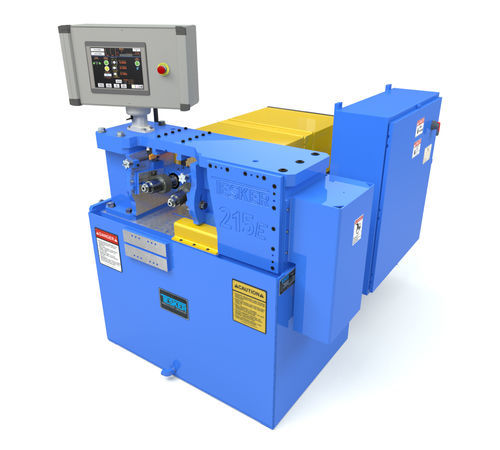

Il Tesker Model 215E 2-matrice è una macchina per la formatura dei filetti a due matrici progettata per il processo infeed e thrufeed, garantendo accuratezza e ripetibilità nella formatura di perni, barre filettate e componenti di fissaggio. Offre pressione di formatura regolabile e velocità del mandrino variabili per diverse esigenze produttive.

Specifiche della macchina Tesker Model 215E 2-matrice:

• Tipo: Caricamento e passaggio continuo
• Capacità: 2 in
• Pressione di formatura: Regolabile fino a 35.000 lbs.

Motori

• Azionamento mandrino: 20 HP
• Raffreddamento: 1/4 HP, capacità 50 Gal

Matrici

• Diametro massimo: 6 in
• Larghezza massima faccia: 4-1/2 in
• Dimensione mandrino: 2 in (altre misure disponibili)
• Velocità mandrino: Variabili (intervallo tipico 40–180 RPM; altre velocità disponibili)

Ingombri a terra

• Larghezza: 56 in
• Lunghezza: 84 in
• Altezza: 51 in
• Peso: 4.500 lbs.

Elettrico e note

• Tutti i modelli cablati secondo gli standard NFPA 79 per funzionamento a 480 volt, 3 fasi, 60 Hz. Altre tensioni disponibili a costo aggiuntivo.
• Specifiche soggette a modifiche senza preavviso.
• Potrebbero essere necessari attrezzaggi e protezioni aggiuntive a seconda dell'applicazione. Tesker Manufacturing Corporation declina ogni responsabilità per attrezzaggi o protezioni progettati, prodotti o installati da terzi.

Dotazione standard

• Tachimetro RPM del mandrino – Visualizza i giri del mandrino.

Opzioni disponibili

• Servo Drive – Controllo indipendente ad alta precisione dell'asse di azionamento mandrino; riduce componenti e manutenzione. Allineamento radiale delle matrici tramite controllo motore dall'interfaccia HMI.
• Finecorsa per controllo lunghezza filetto – Per filettatura parziale su barra; posiziona e apre la testa quando la barra colpisce il finecorsa; regolabile dalla parte posteriore delle matrici fino alle scatole ingranaggi posteriori.
• Accoppiamento per allineamento radiale delle matrici – Consente regolazione rotazionale separata tra i mandrini per abbinare matrici di infeed o matrici a passo elicoidale a bassa velocità.
• Supporto anteriore a L incluso dispositivo di alimentazione barra frontale – Dispositivo di bloccaggio regolabile che si fissa alla parte anteriore della macchina.
• Assemblaggio di arresto posteriore con molla e base – Arresto a molla per posizionamento in infeed con leggero movimento del pezzo.
• Fermo pezzo con arresto a molla – Blocco manuale che tiene il pezzo sulla lama di supporto durante la formatura.
• Indicatore di toe-in chiuso – Riferimento per regolare la matrice della testa principale sinistra per ottenere la conicità desiderata.
• Supporti rulli esterni (1 set / 2 pz) – Posizionati dietro i blocchi di supporto mandrino per aumentare lo spazio libero per il pezzo.
• Supporti centrali (1 set / 2 pz) – Supporti per tubo centrale.
• Tubo di supporto centrale (uno per ogni misura) – Guida i pezzi fuori dalla parte posteriore della macchina; uno necessario per ogni misura.
• Supporto superiore – Trattiene il materiale tra le matrici e le lame di supporto per l'utilizzo ad alta velocità su perni e barre filettate.
• Dispositivi di alimentazione e ricezione – Dispositivi di alimentazione e ricezione personalizzati in base alle esigenze specifiche di produzione.

Specifiche tecniche

• Tipo: Caricamento e passaggio continuo
• Capacità: 2 in
• Pressione di formatura: Regolabile fino a 35.000 lbs.
• Azionamento mandrino: 20 HP
• Raffreddamento: 1/4 HP, capacità 50 Gal
• Diametro massimo matrici: 6 in
• Larghezza massima faccia matrici: 4-1/2 in
• Dimensione mandrino: 2 in (altre misure disponibili)
• Velocità mandrino: Variabili (40–180 RPM tip.)
• Larghezza a terra: 56 in
• Lunghezza a terra: 84 in
• Altezza a terra: 51 in
• Peso: 4.500 lbs.
