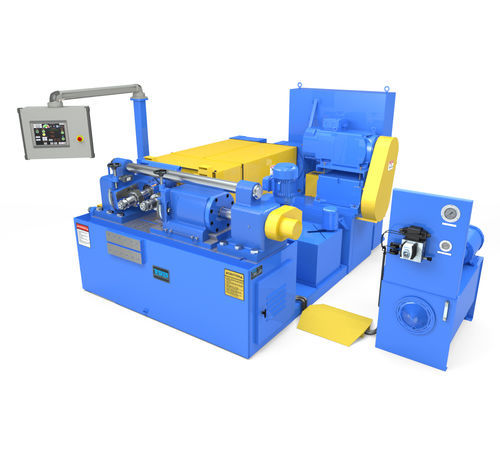

Macchina di rullatura per filettature 440E

ad alta precisione

Claim del modello
Più forza per leghe più resistenti

Panoramica
Progettata per maggior resistenza e rigidità, la Tesker Model 440E macchina per rullatura filetti 2-matrice offre affidabilità a costi contenuti nelle applicazioni gravose. La macchina è adatta sia a operazioni infeed che thrufeed e può essere configurata per varie dimensioni e velocità del mandrino.

Specifiche macchina Tesker Model 440E 2-matrice:
Tipo: Infeed & Thrufeed
Capacità: 4-1/2"
Pressione di rullatura: Regolabile fino a 125.000 lbs.

Motori
Azionamento mandrino: 60 HP (variabile)/40 HP (4 velocità)
Idraulica: 5 HP, capacità 50 Gal
Raffreddamento: 1/2 HP, capacità 120 Gal

Matrice
Diametro massimo: 9"
Larghezza massima faccia: 8"
Dimensione mandrino: 3" (altre dimensioni disponibili)
Velocità mandrino: Variabile o manuale 4 velocità
RPM mandrino: 10 - 170 (altre velocità disponibili)

Ingombri a pavimento
Larghezza: 92"
Lunghezza: 102"
Altezza: 68"
Peso: 16.000 lbs.

Tutti i modelli cablati secondo NFPA 79 per funzionamento a 240 o 480 volt, 3 fasi, 60 Hz. Altre tensioni disponibili a costo aggiuntivo. Le specifiche sono soggette a modifiche senza preavviso. Si segnala che potrebbero essere necessari utensili di bloccaggio e protezioni aggiuntive a seconda del pezzo da rullare. Tesker Manufacturing Corporation declina ogni responsabilità per utensili o protezioni progettati, prodotti o installati da terzi.

Equipaggiamento standard

• Servo Drive - Controllo indipendente ad alta precisione dell'asse di azionamento del mandrino. Componenti e manutenzione ridotti. Allineamento radiale delle matrici tramite controllo motore dall'interfaccia HMI.

Opzioni disponibili

• Versa III Auto Oil Lubrication System - Sistema automatico di lubrificazione del carrello di alimentazione.
• Hydraulic Slow Release Valve - Usata nelle rullature pesanti; rilascia lentamente la forza di rullatura per prevenire la deformazione del profilo filettato.
• Tachimetro RPM mandrino - Visualizza gli RPM del mandrino.
• Interruttore di fine corsa controllo lunghezza filettatura - Utilizzato quando si rullano filetti su parte di una barra; consente il posizionamento per ottenere la lunghezza di filetto desiderata.
• Accoppiamento di allineamento radiale delle matrici - Permette la regolazione rotazionale separata di un mandrino rispetto all'altro per l'abbinamento di matrici infeed o di avanzamento elicoidale lento.
• Supporto frontale a "L" con dispositivo di alimentazione barre frontale - Dispositivo di bloccaggio regolabile che si fissa alla parte frontale della macchina.
• Assemblaggio arresto posteriore con molla e base - Posiziona il pezzo per rullatura infeed ed è a molla per permettere un leggero movimento del pezzo.
• Pressa di bloccaggio pezzo con arresto a molla - Azionamento manuale; mantiene il pezzo sulla lama di supporto mantenendo le mani a distanza di sicurezza durante la rullatura.
• Assemblaggio blocco fermo idraulico a braccio di collegamento - Fermapunta meccanico regolabile che previene il rullaggio eccessivo dell'estremità posteriore delle barre thrufeed.
• Indicatore di toe-in chiuso - Fornisce un riferimento per regolare la matrice della testa principale sinistra per la conicità del pezzo.
• Supporti rulli esterni (1 set/2 pz) - Dietro i blocchi di supporto mandrino; offrono maggiore spazio per il pezzo.
• Supporti centrali (1 set/2 pz) - Supportano il tubo centrale.
• Tubo di supporto centrale (1 necessario per ogni dimensione) - Contiene i pezzi fuoriusciti dal retro della macchina; uno necessario per ogni dimensione.
• Supporto superiore - Cattura il materiale tra le matrici e le lame di supporto per lavorare bulloni ad alta velocità e barre filettate.
• Dispositivi di alimentazione e ricezione - Dispositivi di alimentazione e ricezione progettati su misura per esigenze specifiche.

Specifiche tecniche

• Tipo: Infeed & Thrufeed
• Capacità: 4-1/2"
• Pressione di rullatura: Regolabile fino a 125.000 lbs.
• Azionamento mandrino: 60 HP (variabile) / 40 HP (4 velocità)
• Idraulica: 5 HP, capacità 50 Gal
• Raffreddamento: 1/2 HP, capacità 120 Gal
• Diametro massimo matrice: 9"
• Larghezza massima faccia: 8"
• Dimensione mandrino: 3" (altre dimensioni disponibili)
• Velocità mandrino: Variabile o manuale 4 velocità
• RPM mandrino: 10 - 170 (altre velocità disponibili)
• Larghezza a pavimento: 92"
• Lunghezza a pavimento: 102"
• Altezza: 68"
• Peso: 16.000 lbs.
• Elettrico: Cablaggio NFPA 79 per 240 o 480V, 3 fasi, 60Hz (altre tensioni disponibili)
