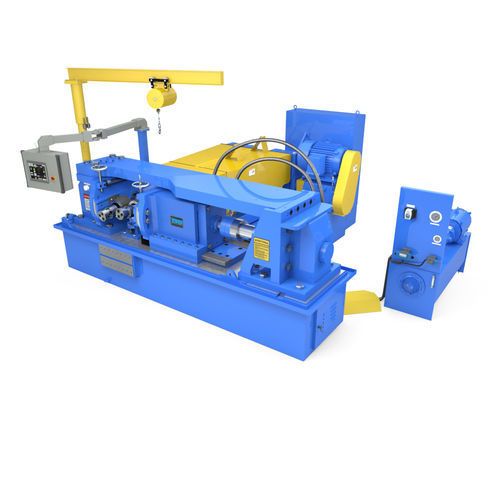

Macchina di rullatura per filettature 840E

idraulicaad alta precisione

Panoramica
La Tesker Model 840E 2-matrice è una macchina per laminazione filetti in configurazione infeed & thrufeed, progettata per applicazioni ad ampio diametro e laminazione gravosa. Accetta una capacità fino a 24" e fornisce una pressione di laminazione regolabile fino a 650.000 lb.

Specifiche principali

• Tipo: Infeed & Thrufeed
• Capacità: 24"
• Pressione di laminazione: Regolabile fino a 650.000 lb
• Azionamento mandrino: 100 HP
• Idraulica: 30 HP (serbatoio 100 Gal)
• Raffreddamento: 3/4 HP (serbatoio 200 Gal)
• Diametro massimo matrici: 16"
• Larghezza massima faccia matrici: 15"
• Dimensione mandrino: 5-1/2" (altre disponibili)
• Velocità mandrino: Variabili (RPM 2 - 50; altre velocità disponibili)
• Ingombro a terra (L x P x H): 255" x 216" x 106" (con gru)
• Peso: 96.000 lb
• Elettrico: Cablaggio secondo NFPA 79 per 240 o 480 V, 3 fasi, 60 Hz (altre tensioni disponibili)

Motori e servizi
Unità dotata di azionamento mandrino 100 HP, motore idraulico 30 HP con serbatoio da 100 Gal e pompa refrigerante 3/4 HP con serbatoio da 200 Gal. Conforme a NFPA 79; tensioni e frequenze alternative disponibili.

Matrici e attrezzaggio
Supporta matrici fino a 16" di diametro e 15" di larghezza di faccia. Mandrino standard 5-1/2" con velocità variabili. Supporti centrali e tubi di supporto sono disponibili per operazioni thrufeed; sono disponibili altre misure per adattarsi alle parti specifiche.

Attrezzatura standard

• Servo Drive — controllo indipendente ad alta precisione dell'asse di trasmissione del mandrino; componenti e manutenzione ridotti; allineamento radiale delle matrici tramite controllo motore dall'HMI.

Opzioni disponibili

• Supporto anteriore a "L" inclusa staffa alimentazione a barra frontale
• Gruppo finecorsa posteriore a molla con base
• Sistema automatico di lubrificazione Versa III
• Valvola a rilascio lento idraulica per il rilascio controllato della forza in laminazione pesante
• Tachimetro RPM del mandrino
• Accoppiamento di allineamento radiale delle matrici per la sincronizzazione tra mandrini
• Indicatore di toe-in chiuso per regolazione del taper della parte
• Supporti centrali (set da 2 pezzi)
• Tubo di supporto centrale (uno richiesto per ogni misura)
• Gru jib con bilanciatore ad aria per cambio matrici
• Attrezzature di alimentazione e ricezione personalizzate

Installazione e sicurezza
Specifiche soggette a modifiche senza preavviso. Fixturing e protezioni supplementari possono essere necessari a seconda della parte e del processo; Tesker Manufacturing Corporation non è responsabile per fixturing o protezioni progettati, fabbricati o installati da terzi.
