Macchina di rullatura per filettature 645E

Panoramica

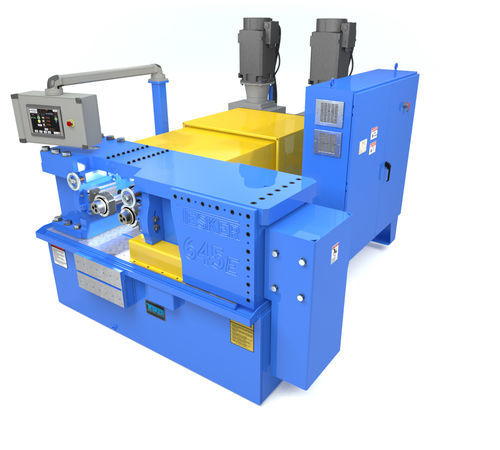

Il Tesker Model 645E 2-Die è una macchina per formatura dei filetti ad alta rigidità per applicazioni Infeed e Thrufeed, adatta a pezzi trattati termicamente. Fornisce una pressione di formatura regolabile fino a 235,000 lb e una struttura rigida per una formatura del filetto costante.

Specifiche
Specifiche della macchina Tesker Model 645E 2-Die:
Tipo: Infeed & Thrufeed
Capacità: 6 in
Pressione di formatura: Regolabile fino a 235,000 lb

Motori
Azionamento mandrino: 75 HP (variabile) / 50 HP (4 velocità)
Idraulica: 10 HP, capacità 80 Gal
Raffreddamento: 1/2 HP, capacità 120 Gal

Stampi
Diametro massimo: 10 in
Larghezza faccia massima: 7-1/2 in
Dimensione mandrino: 3-1/4 in (altre dimensioni disponibili)
Velocità mandrino: Variabile o manuale 4 velocità
RPM mandrino: 10 - 125 (altre velocità disponibili)

Ingombri a pavimento
Larghezza: 87 in
Lunghezza: 113 in
Altezza: 52 in
Peso: 21,000 lb

Conformità
Tutti i modelli sono cablati secondo lo standard NFPA 79 per funzionamento a 480 V, 3 fasi, 60 Hz. Altre tensioni disponibili a costi aggiuntivi. Le specifiche possono essere soggette a variazioni senza preavviso. A seconda dell'applicazione possono essere necessari attrezzaggi o protezioni aggiuntive; Tesker Manufacturing Corporation non è responsabile per attrezzaggi o protezioni progettati o installati da terzi.

Attrezzatura standard

• Servo Drive — Controllo indipendente ad alta precisione dell'asse mandrino; riduzione dei componenti e della manutenzione; allineamento radiale delle matrici tramite controllo motore dall'HMI.
• Supporto anteriore L con dispositivo di alimentazione barra anteriore — Attrezzaggio di bloccaggio regolabile fissato alla parte anteriore della macchina.
• Gruppo arresto posteriore a molla con base — Posiziona il pezzo per il rolling infeed; caricato a molla per consentire un leggero movimento del pezzo.
• Sistema di lubrificazione automatica Versa III — Sistema automatico di olio per la slitta di alimentazione.
• Valvola di rilascio lento idraulica — Rilascia gradualmente la forza di formatura per prevenire deformazioni del profilo del filetto durante lavorazioni pesanti.
• Contagiri RPM mandrino — Visualizza gli RPM del mandrino.

Opzioni disponibili

• Interruttore di finecorsa controllo lunghezza filetto — Permette il posizionamento della lunghezza del filetto durante la formatura parziale di una barra.
• Accoppiamento di allineamento radiale delle matrici — Consente la regolazione rotazionale separata tra i mandrini per l'abbinamento di matrici infeed o elicoidali.
• Blocca pezzo con arresto a molla — Dispositivo manuale che mantiene il pezzo sulla lama di supporto per garantire la sicurezza dell'operatore.
• Assieme blocco di arresto idraulico braccio di collegamento — Arresto meccanico regolabile per prevenire il sovra-formatura delle estremità posteriori delle barre thrufeed.
• Indicatore toe-in chiuso — Riferimento per regolare la matrice della testa principale in funzione della conicità del pezzo.
• Supporti rullo esterni (1 set/2 pz) — Forniscono maggiore spazio per il pezzo dietro i supporti del mandrino.
• Supporti centrali (1 set/2 pz) — Sostengono il tubo centrale.
• Tubo di supporto centrale (uno richiesto per ogni misura) — Contiene i pezzi che escono dal retro della macchina; uno per ogni misura.
• Supporto superiore — Trattiene il materiale tra le matrici e le lame di supporto per perni e barre filettate ad alta velocità.
• Attrezzature di alimentazione e ricezione — Attrezzature personalizzate di alimentazione e ricezione disponibili.

Specifiche tecniche

• Tipo: Infeed & Thrufeed
• Capacità: 6 in
• Pressione di formatura: Regolabile fino a 235,000 lb
• Azionamento mandrino: 75 HP (variabile) / 50 HP (4 velocità)
• Idraulica: 10 HP, capacità 80 Gal
• Raffreddamento: 1/2 HP, capacità 120 Gal
• Diametro max matrice: 10 in
• Larghezza faccia max: 7-1/2 in
• Dimensione mandrino: 3-1/4 in (altre dimensioni disponibili)
• Velocità mandrino: Variabile o manuale 4 velocità
• RPM mandrino: 10 - 125 (altre velocità disponibili)
• Ingombro a pavimento (W x L x H): 87 in x 113 in x 52 in
• Peso: 21,000 lb
• Cablatura: Standard NFPA 79 per 480 V, 3 fasi, 60 Hz (altre tensioni disponibili)
