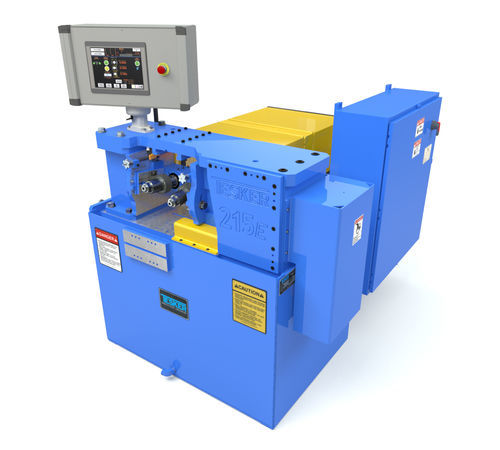

Rullatura dei filetti 215E

Panoramica
Macchina compatta per laminatura filetti a 2 matrici per operazioni Infeed e Thrufeed. Il Tesker Model 215E offre laminatura precisa e ripetibile per prigionieri, aste filettate e pezzi simili, con velocità del mandrino variabili e mandrino da 2".

Dotazione standard

• Conta giri mandrino (tachimetro) — Indica i giri al minuto del mandrino.

Opzioni disponibili

• Servo Drive — Controllo indipendente ad alta precisione dell'asse di azionamento del mandrino. Componenti e manutenzione ridotti. Allineamento radiale delle matrici tramite controllo motore dall'interfaccia HMI.
• Interruttore di fine corsa controllo lunghezza filettatura — Usato quando si lamina la filettatura su parte di un'asta. L'asta viene attraversata fino a che non urta l'interruttore di fine corsa e la testa si apre. L'interruttore può essere posizionato dall'esterno delle matrici fino alle scatole ingranaggi posteriori della macchina permettendo una lunghezza della filettatura in tale intervallo.
• Coppia di accoppiamento per allineamento radiale matrici — Permette la regolazione rotazionale separata di un mandrino rispetto all'altro per abbinare matrici infeed o matrici a avanzamento elicoidale lento, mantenendo le facce delle matrici allineate quando necessario. Le matrici possono essere abbinate lateralmente, ma durante la laminatura infeed vicino a una spalla, l'allineamento rotazionale è consigliabile. L'avanzamento elicoidale lento dovrebbe essere allineato solo radialmente. L'accoppiamento non è necessario per la laminatura normale infeed o thrufeed.
• Supporto frontale a "L" incluso dispositivo di alimentazione frontale per barre — Dispositivo di bloccaggio regolabile che si aggancia alla parte frontale della macchina.
• Gruppo fermo posteriore a molla con base — Il fermo posteriore a molla posiziona il pezzo nella posizione desiderata per la laminatura infeed ed è caricato a molla per un leggero movimento del pezzo.
• Fermo pezzo con arresto a molla — Azionato manualmente trattiene il pezzo sulla lama di supporto così le dita rimangono a distanza di sicurezza durante la laminatura.
• Indicatore toe-in chiuso — Fornisce un riferimento per regolare la matrice della testa principale sinistra per la conicità del pezzo.
• Supporti rulli esterni (1 set/2 pz) — Dietro i blocchi di supporto del mandrino. Danno maggiore spazio al pezzo (viti a testa grande, ecc.).
• Supporti centrali (1 set/2 pz) — Supportano il tubo centrale.
• Tubo di supporto centrale (1 necessario per ogni misura) — Contiene i pezzi fuori dalla parte posteriore della macchina. Ne serve uno per ogni misura.
• Porta supporto superiore — Trattiene il materiale tra le matrici e le lame di supporto per lavorare prigionieri ad alta velocità e aste filettate.
• Dispositivi di alimentazione e ricezione — Dispositivi di alimentazione e ricezione progettati su misura per le vostre esigenze specifiche.

Note
Tutti i modelli cablati secondo gli standard NFPA 79 per funzionamento a 480 V, 3 fasi, 60 Hz. Altre tensioni disponibili con costo aggiuntivo. Specifiche soggette a modifiche senza preavviso.

Specifiche tecniche

• Tipo: Infeed & Thrufeed
• Capacità: 2"
• Pressione di laminatura: Regolabile fino a 35.000 lbs.
• Motori — Azionamento mandrino: 20 HP
• Refrigerante: 1/4 HP, capacità 50 Gal
• Matrici — Diametro massimo: 6"
• Matrici — Larghezza massima della faccia: 4-1/2"
• Dimensione mandrino: 2" (altre misure disponibili)
• Velocità mandrino: Variabili
• Intervallo velocità mandrino (quando indicato): 40-180 (altre velocità disponibili)
• Ingombro a terra — Larghezza: 56"; Lunghezza: 84"; Altezza: 51"
• Peso: 4.500 lbs.
