Oscilloscopio analogico Oscillograph ETO3504

portatilea 4 canaliper PC

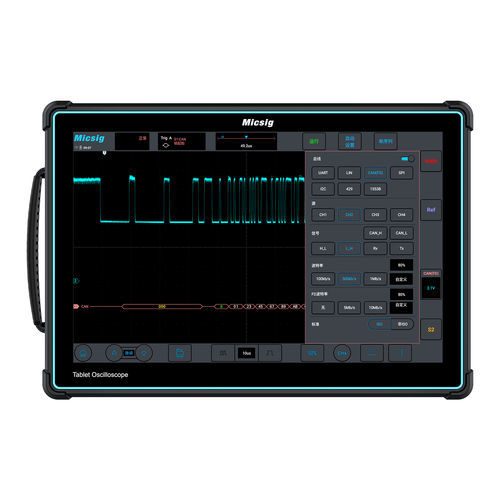

Il Micsig ETO3504 è un oscilloscopio tablet progettato per misure in laboratorio e in campo, che unisce un display touch antiriflesso da 14 pollici a ampia banda passante, grande memoria e operatività portatile per un'analisi efficace dei segnali.

Panoramica

• Progettato per diagnostica da laboratorio e on-site con fattore di forma tablet e batteria integrata per l'uso portatile.
• Interfaccia utente: schermo touch antiriflesso da 14 pollici con Micsig Sigtest OS per controllo intuitivo.
• Caratteristiche portatili: batteria Li‑ion integrata e design con blocco alimentazione; compatibile con montaggio VESA 75 × 75 mm per posizionamento flessibile.

Caratteristiche principali

• 4 canali analogici, banda passante 350 MHz, campionamento in tempo reale 3 GSa/s e profondità di memoria 360 Mpts per acquisizione accurata di segnali complessi.
• Elevatissima frequenza di acquisizione delle forme d'onda fino a 230.000 wfms/s e memoria segmentata fino a 10.000 eventi per rilevare fenomeni intermittenti.
• Strumenti di analisi completi e filtri con supporto passa-alto / passa-basso.
• Controllo remoto tramite applicazioni PC e mobile per configurazioni di prova flessibili.

Decodifica bus seriali supportati

• RS-232 / RS-422 / RS-485 / UART
• CAN, CAN FD, LIN
• SPI, I²C
• ARINC-429, MIL-STD-1553B

Specifiche tecniche

• Produttore: Micsig
• Modello: ETO3504
• Canali analogici: 4
• Banda passante: 350 MHz
• Frequenza di campionamento in tempo reale: 3 GSa/s
• Profondità memoria: 360 Mpts
• Display: 14 pollici antiriflesso full touch, 1920 × 1200 pixel
• Batteria: 7,4 V / 13.500 mAh Li‑ion (integrata)
• Frequenza di acquisizione delle forme d'onda: fino a 230.000 wfms/s
• Memoria segmentata: fino a 10.000 eventi
• Livello di rumore: < 90 μVrms
• Montaggio VESA: 75 mm × 75 mm
• Caratteristiche speciali: supporto filtri passa-alto/passa-basso, design power-lock, controllo remoto (PC/mobile)
