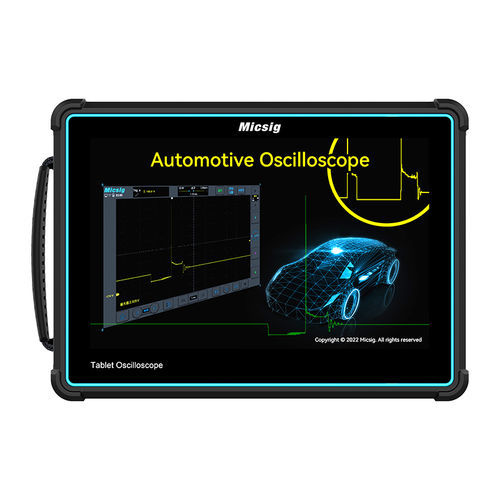

Oscilloscopio analogico ATO1004

analogico-digitaleportatilea 4 canali

Panoramica
L'ATO1004 è un oscilloscopio diagnostico per veicoli ad alte prestazioni, progettato per la manutenzione professionale e la risoluzione guasti. Questo oscilloscopio tablet a 4 canali e 100 MHz offre fino a 1 GSa/s di campionamento in tempo reale e 110 Mpts di profondità di memoria per acquisire forme d'onda complesse. Integra un display capacitivo da 10,1" (1280x800), batteria Li-ion integrata 7,4 V / 7500 mAh e sistema operativo Android con 32 GB di memoria interna, adatto per tecnici sul campo e ingegneri di officina.

Caratteristiche principali

• Alta larghezza di banda e multi-canale: 100 MHz e 4 canali analogici per analisi simultanea dei segnali nei sistemi veicolari moderni.
• Campionamento rapido e memoria profonda: Fino a 1 GSa/s e 110 Mpts per acquisizioni lunghe e dettagliate.
• Ampio display touch: Schermo TFT LCD capacitivo 10,1" (1280 x 800) per visualizzazione chiara delle forme d'onda e uso intuitivo.
• Operatività estesa in campo: Batteria Li-ion 7,4 V, 7500 mAh integrata per diagnostiche prolungate senza alimentazione di rete.
• Preset automobilistici professionali: Profili dedicati per circuiti di carica/avviamento; sensori (ABS, albero a camme, MAP, ecc.); attuatori (iniettori, pompa carburante, ecc.); sistemi di accensione; reti veicolo (CAN, LIN, FlexRay).
• Strumenti di analisi avanzati: Trigger e decodifica bus seriali (UART, CAN, LIN, SPI, I²C), filtraggio hardware, 31 misure automatiche, FFT e cursori.
• Connettività e controllo: Wi‑Fi, USB, uscita HDMI e controllo remoto tramite software PC o app mobile (Android/iOS) per condivisione dati.
• Costruzione robusta e portabilità: Design compatto (~1,9 kg con batteria) con protezione ABS+TPU e cinturino preinstallato per uso in officina e sul campo.

Specifiche
Modello: ATO1004
Serie: ATO Series
Canali analogici: 4
Larghezza di banda: 100 MHz
Tasso di campionamento in tempo reale: fino a 1 GSa/s
Profondità di memoria: 110 Mpts
Tempo di salita: ≤3,5 ns
Display: TFT LCD capacitivo 10,1"
Risoluzione display: 1280 x 800
Batteria: 7,4 V, 7500 mAh Li-ion (integrata)
Memoria interna: 32 GB
Sistema operativo: basato su Android
Peso: circa 1,9 kg (con batteria)
Protezione: scocca ABS + TPU; cinturino preinstallato
Preset automobilistici: circuiti carica/avviamento; sensori (ABS, albero a camme, MAP, ecc.); attuatori (iniettori, pompa carburante, ecc.); sistemi di accensione; reti veicolo (CAN, LIN, FlexRay)
Analisi e misure: trigger/decodifica bus seriali (UART, CAN, LIN, SPI, I²C), filtraggio hardware, 31 misure automatiche, FFT, cursori
Connettività: Wi‑Fi, USB, uscita HDMI, controllo remoto via PC/app mobile
