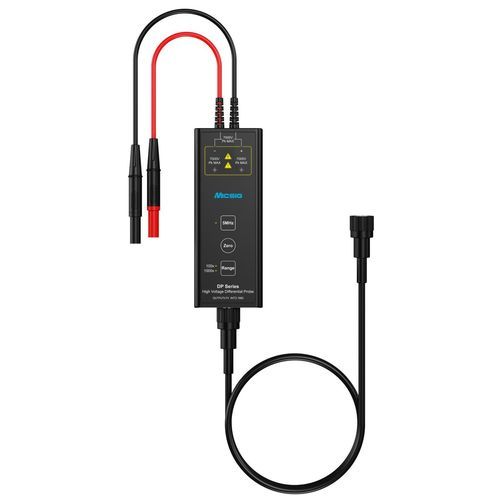

Il DP1500 è una sonda differenziale ad alta tensione ad alte prestazioni progettata per misurare con precisione tensioni differenziali in ambienti ad alta tensione e alta frequenza. Con una banda passante di 100 MHz e una tensione differenziale massima in ingresso di 1500 Vpk (attenuazione 500X), è adatta ad applicazioni quali sistemi di potenza per veicoli a nuova energia, inverter fotovoltaici e progettazione di alimentatori switching. La sonda offre elevata impedenza di ingresso e bassa capacità d'ingresso per ridurre il carico e il rumore. Supporta alimentazione DC 5V e USB Type-C, calibrazione zero con un tocco, selezione a doppia gamma e limitazione di banda a 5 MHz. L'indicazione di sovraccarico e il controllo tramite programmazione permettono l'integrazione in sistemi di test automatizzati. Il DP1500 viene fornito con un kit di accessori completo per l'immediato utilizzo.

Caratteristiche principali

• Alta tensione e ampia banda: ingresso massimo 1500 Vpk, 100 MHz di banda per test ad alta frequenza/alta tensione.
• Selezione doppia gamma: opzioni di attenuazione 500X e 50X per adattarsi ai livelli di test.
• Calibrazione zero con un tocco: calibrazione rapida dell'offset prima della misura.
• Limitazione banda 5 MHz: riduce il rumore ad alta frequenza per una visualizzazione del segnale più pulita.
• Porte di alimentazione doppie: supporta DC 5V e USB Type-C per funzionamento flessibile.
• Controllo tramite programmazione: integrazione in banchi prova automatizzati.
• Elevato CMRR: > -80 dB a DC, > -60 dB a 100 kHz, garantendo misure differenziali accurate.
• Basso livello di rumore: < 50 mVrms a 50X, migliorando la sensibilità alle piccole variazioni di segnale.
• Design compatto e integrato: tutte le funzioni in un'unica unità per un facile dispiegamento.

Specifiche (tabella)
Parametro : Valore
Banda passante : 100 MHz
Tensione differenziale massima in ingresso (DC+AC PK) : 1500 V (500X), 150 V (50X)
Rumore (banda completa) : ≤ 200 mVrms (500X), ≤ 50 mVrms (50X)
CMRR : > -26 dB (100 MHz), > -30 dB (10 MHz), > -60 dB (100 kHz), > -80 dB (DC)
Tempo di ritardo : 12,5 ns (50X), 12,1 ns (500X)
Impedenza di ingresso : 13,2 MΩ / 1,67 pF (differenziale), 6,6 MΩ / 3,3 pF (ogni ingresso verso massa)
Impedenza di uscita : 1 MΩ

Specifiche tecniche

• Banda passante: 100 MHz
• Tensione differenziale massima in ingresso (DC+AC PK): 1500 V (500X) e 150 V (50X)
• Rumore (banda completa): ≤ 200 mVrms (500X), ≤ 50 mVrms (50X)
• CMRR: > -26 dB (100 MHz), > -30 dB (10 MHz), > -60 dB (100 kHz), > -80 dB (DC)
• Tempo di ritardo: 12,5 ns (50X), 12,1 ns (500X)
• Impedenza di ingresso: 13,2 MΩ / 1,67 pF (differenziale); 6,6 MΩ / 3,3 pF (ogni ingresso verso massa)
• Impedenza di uscita: 1 MΩ
• Attenuazione d'ingresso: opzioni 500X e 50X
• Opzioni di alimentazione: DC 5V e USB Type-C
• Funzionalità: calibrazione zero con un tocco, selezione doppia gamma, limitazione banda 5 MHz, indicazione di sovraccarico, controllo tramite programmazione
