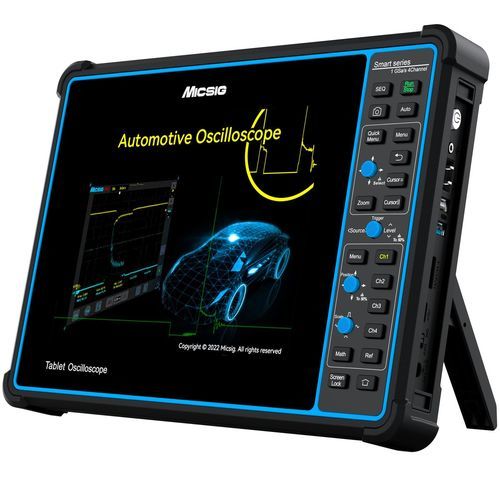

Oscilloscopio analogico-digitale SATO1004

portatilea 4 canalicontrollato da computer

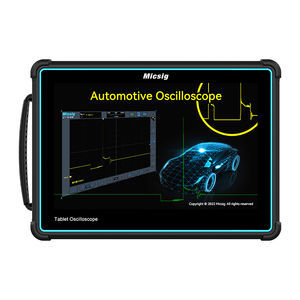

Panoramica Il Micsig SATO1004 è un oscilloscopio tablet per automotive progettato per la diagnostica dei veicoli e i test elettrici automobilistici. Integra preset dedicati, acquisizione di segnali ad alta velocità e memoria profonda per verifiche di circuiti di carica/avviamento, misura di sensori e attuatori, analisi dell'accensione e diagnostica delle reti veicolari.

Caratteristiche principali

• Diagnostica automotive: preset per circuiti carica/avviamento, sensori, attuatori e sistemi di accensione; analisi integrata delle reti veicolari.
• Prestazioni oscilloscopio: banda passante 100 MHz, 4 canali analogici, campionamento fino a 1 GSa/s, profondità di memoria 70 Mpts e acquisizione fino a 130.000 wfms/s.
• Decodifica bus: CAN, CAN FD, LIN, FlexRay e K-line per diagnostica completa delle reti.
• Operatività touch tablet: display capacitivo da 8 pollici, risoluzione 800 × 600 con algoritmo touch reattivo.
• Piattaforma Android: sistema operativo Android con 32 GB di memoria interna per installazione di app e gestione dati.
• Molteplici opzioni di controllo: controllo remoto Wi‑Fi, software PC e supporto programmazione SCPI.
• Progettazione portatile da campo: protezione in TPU morbido, batteria 7.500 mAh (~5 ore di autonomia) e peso ≈ 1,9 kg per operazioni in loco.
• Filtraggio hardware: filtro passa‑basso integrato per ridurre le interferenze del segnale.

Specifiche

• Modello: SATO1004
• Canali analogici: 4
• Banda passante: 100 MHz
• Frequenza di campionamento in tempo reale: fino a 1 GSa/s
• Profondità di memoria: 70 Mpts
• Frequenza di acquisizione forme d'onda: fino a 130.000 wfms/s
• Tempo di salita: ≤ 3,5 ns
• Display: touchscreen capacitivo 8 pollici, risoluzione 800 × 600
• Sistema operativo: Android
• Memoria interna: 32 GB
• Batteria: 7.500 mAh agli ioni di litio, ≈ 5 ore di autonomia
• Custodia protettiva: protezione in TPU morbido
• Decodifica bus automotive: CAN, CAN FD, LIN, FlexRay, K-line
• Funzioni aggiuntive: test combinato (correlazione multi‑segnale), filtro passa‑basso hardware integrato
• Interfacce: controllo remoto Wi‑Fi, controllo via software PC, programmazione SCPI, uscita HDMI, USB 3.0 host, USB Type‑C
• Peso: ≈ 1,9 kg (netto)
