Sonda per prova elettrica MOIP1000P

per alta frequenzadi interfacciacoassiale

Panoramica del prodotto

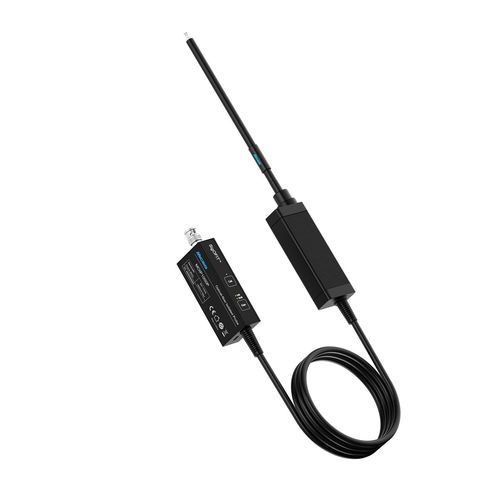

La sonda ottica isolata MOIP1000P SigOFIT Gen 3 di Micsig è una sonda in fibra ottica ad alte prestazioni progettata per misure differenziali ultra-veloci e misure di tensione floating nei test di semiconduttori di potenza e convertitori. Fornisce banda passante di 1 GHz, tempo di salita ≤450 ps, rumore di fondo ultra-basso di 0,3 mVrms, accuratezza di guadagno DC dell'1 %, deriva di zero dello 0,1 % e una tensione di modo comune di 85 kVpk per isolamento galvanico in applicazioni ad alta tensione.

Caratteristiche principali

• Banda passante 1 GHz con tempo di salita massimo di 450 ps per catturare transitori di commutazione rapidi.
• Elevato CMRR: 180 dB in DC e 108 dB a 1 GHz per sopprimere il rumore in modalità comune alle alte frequenze di commutazione.
• Tensione di modo comune 85 kVpk per isolamento galvanico completo e test sicuri ad alta tensione.
• Rumore ultra-basso: 0,3 mVrms, accuratezza di guadagno DC 1 %, deriva di zero 0,1 %.
• Atenuatori intercambiabili per segnali differenziali da 0,01 V a 20 kV e commutazione guadagno 0 dB / 20 dB.
• Capacità di ingresso minima (1 pF minimo) con cavi test coassiali corti, ottimizzata per test su GaN, SiC e IGBT senza carico eccessivo del circuito.
• Compensazione in tempo reale della potenza ottica e calibrazione automatica per uscita d’onda ad alta fedeltà continua e pronto alla misura all'accensione.
• Cavo in fibra da 2 m, alimentazione DC 12 V, interfaccia BNC universale.

Applicazioni

• Progettazione e test di azionamenti per motori
• Test di convertitori di potenza e alimentatori switching
• Test progettuali di inverter e UPS
• Valutazione di dispositivi di potenza (GaN/SiC/IGBT)
• Misura su shunt di corrente
• Diagnosi EMI e ESD

Specifiche tecniche

• Banda passante: 1 GHz
• CMRR: 180 dB (DC), 108 dB (1 GHz)
• Interfaccia: BNC
• Rumore (banda completa): < 0,3 mVrms
• Alimentazione: DC 12 V
• Tempo di salita: ≤450 ps
• Capacità di ingresso: 1 pF (minimo)
• Tensione di modo comune: 85 kVpk
• Campo di misura: 0,01 V a 20 kV differenziali (tramite attenuatori intercambiabili)
• Commutazione guadagno: 0 dB / 20 dB
• Lunghezza cavo fibra: 2 m
