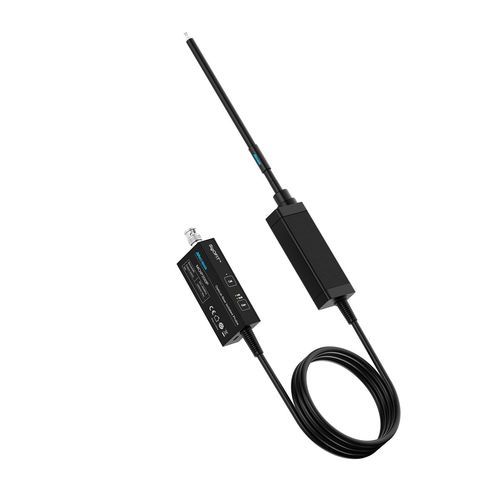

Sonda per prova per alta frequenza MOIP200P

di interfacciacoassiale

Panoramica
Il Micsig MOIP200P è una sonda per oscilloscopio isolata tramite fibra ottica, progettata per misure differentiali e tensioni flottanti in elettronica di potenza e test di semiconduttori. Offre 200MHz di banda con tempo di salita di 1,75ns e un'ottima reiezione del modo comune, fornendo una soluzione di isolamento galvanico per ambienti di misura ad alta tensione e sensibili.

Caratteristiche principali

• Banda 200MHz: tempo di salita 1,75ns per la cattura affidabile dei transienti di commutazione.
• Elevato CMRR: 180dB in continua, 122dB a 200MHz.
• Isolamento galvanico 85kV: classificazione 85kVpk per prove ad alto potenziale.
• Basso rumore e alta precisione: <0,3mVrms rumore, accuratezza DC 1%, riduzione deriva offset 0,1%.
• Atenuatori modulari: intervallo di misura 10mV–20kV con punte intercambiabili e gamme 0dB/20dB.
• Bassa capacità d'ingresso: 1pF con cavi coassiali corti per minimizzare il carico del circuito.
• Calibrazione ottica continua: compensazione della potenza ottica e calibrazione automatica per misure stabili a lungo termine.
• Interfaccia standard: uscita BNC, cavo in fibra ottica 2 m, alimentazione 12V DC.

Applicazioni

• Validazione di SMPS e convertitori DC-DC
• Analisi forme d'onda per azionamenti e inverter
• Test IGBT e semiconduttori a banda larga
• Prove di isolamento ad alta tensione e sistemi di media tensione
• Diagnostica EMC/ESD e verifica dell'integrità del segnale

Specifiche
Banda: 200MHz
Tempo di salita: ≤1,75ns
CMRR: 180dB (DC), 122dB (200MHz)
Classificazione isolamento: 85kVpk
Capacità d'ingresso: 1pF
Rumore (banda piena): <0,3mVrms
Alimentazione: DC 12V
Interfaccia: BNC
Gamma di attenuazione: 0dB / 20dB (punte modulari)
Intervallo di misura: 10mV–20kV (con punte attenuatrici)

Ordine e produttore

• Numero articolo: OIP1011
• Produttore: Micsig
• Modello: MOIP200P
• Cavo: cavo in fibra ottica 2 m
• Uso tipico: banchi di prova di laboratorio e produzione per elettronica di potenza
