Oscilloscopio analogico TO1004

analogico-digitaleportatileda banco

Panoramica prodotto

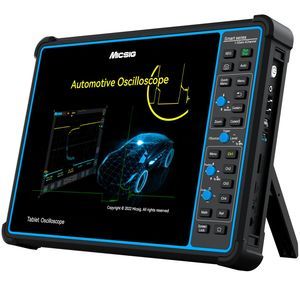

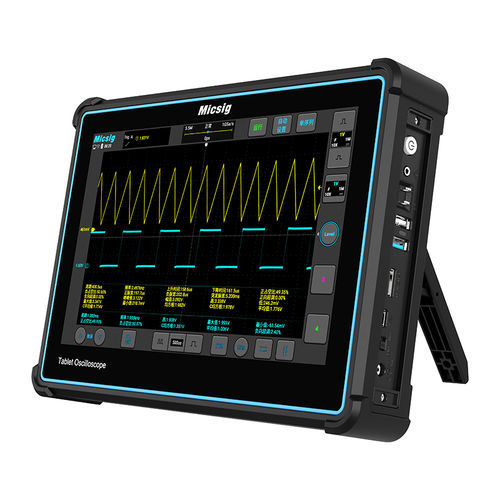

Il Micsig TO1004 è un oscilloscopio tablet da 100 MHz progettato per debug embedded, test elettronici, formazione e assistenza in campo. Offre 4 canali analogici, campionamento in tempo reale fino a 1 GSa/s e profondità di memoria fino a 110 Mpts per catturare transitori rapidi e segnali di lunga durata con precisione.

Display, portabilità e alimentazione
Display capacitivo multi-touch da 10,1" (1280×800) con gesture (pinch to zoom, trascina, tocca per misure). Batteria Li-ion integrata 7,4V/7500mAh con blocco spegnimento per trasporto sicuro. Peso circa 1,9 kg con batteria, adatto per banco prova e interventi sul campo.

Connettività e memoria
Connettività Wi‑Fi e USB con controllo remoto via software PC o app mobile (Android/iOS). Uscita HDMI per proiezione. 32 GB di memoria interna per forme d'onda, schermate e video.

Analisi, decodifica e funzioni avanzate
Decodifica e trigger hardware per RS-232/422/485/UART, CAN, CAN FD, LIN, SPI e I2C. Funzioni matematiche avanzate (+, −, ×, ÷, FFT, integrazione, differenziazione) e filtraggio digitale hardware (passe-alto/passe-basso, taglio 20 MHz fino a 30 kHz). Salvataggio rapido in formato BIN. 31 misure automatiche con statistiche (fino a 10 000 letture). Etichette canale configurabili dall'utente.

Caratteristiche principali

• 100 MHz di banda: 4 canali analogici, fino a 1 GSa/s in tempo reale.
• Memoria profonda: Fino a 110 Mpts per acquisizioni lunghe.
• Acquisizione rapida: 780.000 wfms/s con gradazione d'intensità a 256 livelli e visualizzazione in temperatura colore.
• Ampio display touch: 10,1" capacitivo, 1280×800 con gesture multi-touch.
• Portatile e a batteria: Batteria 7,4V/7500mAh con blocco spegnimento.
• Decodifica seriale completa: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C (hardware).
• Trigger avanzati: Edge, pulse, logic, N-edge, runt, slope, timeout, video e trigger bus seriali.
• Memoria veloce: Salvataggio forme d'onda in BIN.
• Filtraggio digitale hardware: Passe-alto/passe-basso (20 MHz taglio, fino a 30 kHz).
• Controllo remoto e connettività: Wi‑Fi, USB, HDMI; controllo via PC o app mobile.
• Misure estese: 31 misure automatiche con statistiche (fino a 10 000 letture).
• Memoria interna capiente: 32 GB.
• Sistema Android: OS Android per interfaccia fluida.

Specifiche tecniche

• Modello: TO1004
• Marca: Micsig
• Canali analogici: 4
• Banda: 100 MHz
• Profondità memoria: 110 Mpts
• Tasso di campionamento tempo reale: 1 GSa/s
• Tempo di salita: ≤3,5 ns
• Frequenza di acquisizione forme: 780.000 wfms/s
• Gradazione d'intensità: 256 livelli + visualizzazione temperatura colore
• Display: 10,1" capacitivo, 1280×800
• Batteria: 7,4V / 7500 mAh Li-ion, blocco spegnimento
• Peso: ~1,9 kg (con batteria)
• Decodifica/trigger seriale: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C
• Filtraggio digitale: HP/LP hardware (20 MHz taglio, fino a 30 kHz)
• Memoria: 32 GB interna
• Connettività: Wi‑Fi, USB, HDMI; controllo remoto via PC/app mobile
• Salvataggio veloce: BIN
• Misure automatiche: 31 con statistiche (fino a 10 000 letture)
• Funzioni matematiche: +, −, ×, ÷, FFT, integrazione, differenziazione
• Sistema operativo: Android
