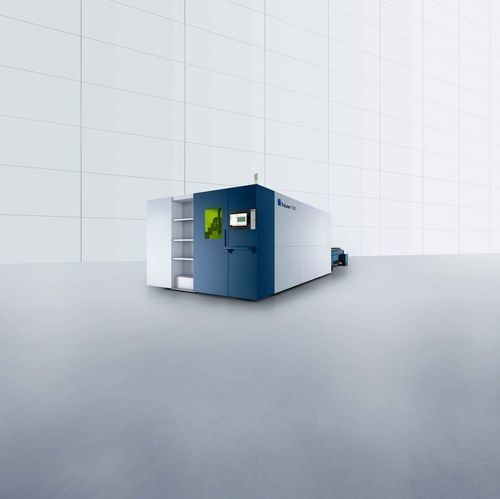

Macchina da taglio laser 2D TruLaser 10 series

per metalloper lamiereCNC

Panoramica
La TruLaser Serie 1000 utilizza un laser a fibra e un HMI orientato all'operatore per offrire una soluzione compatta di taglio laser 2D adatta a utilizzazioni da basse a medie. Le macchine prevedono varianti di potenza laser, interfacce di automazione e pacchetti processo per materiali e geometrie diversi.

Punti di forza

• Opzione d'ingresso e di espansione economicamente vantaggiosa per officine con produttività bassa o media
• Touchpoint intuitivo e dati di taglio integrati per ridurre i tempi di avviamento
• Risultati di taglio ripetibili sulle famiglie di materiali e intervalli di spessore supportati
• Custodia protettiva e protezione del fascio per la sicurezza dell'operatore
• Interfacce pronte per l'automazione e opzioni per movimentazione e smistamento pezzi

Applicazioni

• Ampia gamma di spessori di lamiera (es.: TruLaser 1030 fiber tipicamente 1–25 mm)
• Taglio per fusione produttivo di acciaio inossidabile sottile e acciaio da costruzione
• Taglio di alluminio, ottone, rame e acciai rivestiti secondo configurazione
• Processi e opzioni per attività specifiche: BrightLine fiber, CoolLine, Highspeed, Highspeed Eco, EdgeLine Bevel, ecc.

Funzioni e caratteristiche

• Touchpoint HMI (stile tablet) per rapido addestramento operatore
• Dati di taglio integrati per materiali e spessori (parametri pretestati TRUMPF)
• Strategia a testa singola con regolazione automatica del fuoco e del diametro focale
• Nanogiunzioni e microgiunzioni per fissaggio sicuro dei pezzi e estrazione semplificata
• Part Station e Part Separator per smistamento e separazione efficienti
• Fiber Care: supporto parti di servizio per laser TruFiber in relazione a contratti di assistenza
• PierceLine: monitoraggio e controllo della foratura per proteggere macchina e ridurre i tempi di foratura
• BrightLine fiber per bordi di taglio migliorati su varie spessori
• CoolLine per raffreddamento mirato durante il taglio di acciai spessi
• Highspeed e Highspeed Eco per aumento della produttività e riduzione del consumo di gas
• Change automatico degli ugelli e strategie automatizzate per funzionamento continuo
• Protezione collisione, Smart Collision Prevention e DetectLine per affidabilità di processo
• AdjustLine per adattare il processo a variazioni nella qualità del materiale
• Sorting Guide, Drop&Cut, app MobileControl e Cutting Guide per assistenza con telecamere e software
• Suite software: TruTops Boost e Smart View per programmazione e monitoraggio

Dati tecnici (selezione — punti principali)
Modelli: TruLaser 1030 fiber / TruLaser 1040 fiber / TruLaser 1060 fiber
Dimensioni (L × Larg × H): 9333 mm × 5990 mm × 2200 mm (1030) · 11150 mm × 6650 mm × 2200 mm (1040) · 15500 mm × 7150 mm × 2200 mm (1060)
Peso macchina di base: 9400 kg (1030) · 12000 kg (1040) · 16500 kg (1060)
Velocità massima (simultanea): 140 m/min per tutti i modelli
Area di lavoro (X × Y): 3000 mm × 1500 mm (1030) · 4000 mm × 2000 mm (1040) · 6000 mm × 2500 mm (1060)
Peso pezzo max senza cambio pallet per carichi pesanti: 900 kg (1030) · 2000 kg (1040) · 2900 kg (1060)
Peso pezzo max con cambio pallet per carichi pesanti: 1800 kg (1030) · 3300 kg (1040) · 4900 kg (1060)
Opzioni laser (esempi): TruFiber 4000 / 6000 / 9000 / 12000 (vedere scheda prodotto per livelli di potenza disponibili)

Nota
Sono disponibili numerose opzioni e pacchetti processo (BrightLine fiber, CoolLine, Highspeed, Nanogiunzioni, EdgeLine Bevel, PierceLine, ecc.). Le capacità macchina e gli spessori massimi dipendono dalla potenza laser e dalla configurazione scelta. Verificare le specifiche finali nella scheda tecnica del prodotto.
