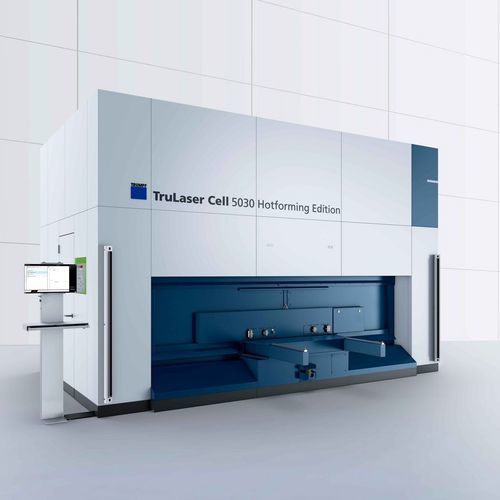

Macchina da taglio laser 2D TruLaser Cell 5030 Hotforming Edition

laser 3Dper metalloper lamiere

Panoramica
La TruLaser Cell 5030 Hotforming Edition è un impianto di taglio laser 3D mid‑range ottimizzato per componenti ottenuti per formatura a caldo. Integra funzioni di modelli superiori per offrire una soluzione automatizzata economica, mantenendo rigidità industriale e controllo di movimento accurato.

Punti di forza

• Taglio 3D a 5 assi: posizionamento completo per geometrie complesse e programmazione NC flessibile.
• Sorgente laser: TruFiber disponibile da 3000 W a 4000 W per impieghi gravosi.
• Dinamica: Dynamic Level 3 assicura buone prestazioni di base nel segmento.
• Ridotte tempistiche non produttive: tavola rotante e movimenti di avvicinamento/allontanamento ottimizzati.
• Opzioni di processo: X‑Blast Nozzle, FastLine Cell Basic, ObserveLine (Comfort & Professional) per stabilizzare e velocizzare la produzione.

Ingombro compatto
Layout compatto ed ergonomico: la tavola rotante è accessibile anteriormente e lateralmente, agevolando l'integrazione in officina e la movimentazione dei pezzi.

Tecnologia ugello X-Blast
L'ugello X‑Blast offre una banda utile maggiore rispetto agli ugelli standard, aumentando la distanza di lavoro, riducendo le collisioni e migliorando la stabilità del processo e la qualità del componente.

Applicazioni

• Taglio in serie di pezzi formati a caldo (es. pannelli telaio, montanti B per automotive).
• Produzione flessibile di componenti 3D complessi che richiedono programmazione NC e rapidi tempi di set‑up.

Software e automazione
TruTops Cell gestisce l'importazione e la correzione dei dati CAD 3D, la generazione automatica di proposte di taglio e suggerimenti per i dispositivi. Le opzioni di integrazione e le interfacce digitali facilitano la programmazione in officina, il monitoraggio e la connessione ai sistemi di fabbrica.

Caratteristiche / specificazioni tecniche

• Numero massimo di assi: 5
• Corsa assi: X = 3300 mm; Y = 1500 mm; Z = 600 mm
• Corsa asse B: ± 135 °
• Corsa asse C: n × 360 °
• Dimensione max pezzo (X × Y × Z): 2840 mm × 1040 mm × 370 mm
• Velocità max assi (paralleli): X = 60 m/min; Y = 60 m/min; Z = 60 m/min
• Velocità assi simultanea max: 104 m/min
• Velocità max asse B: 60 1/min; asse C: 60 1/min
• Accelerazioni max assi (paralleli): X = 9,5 m/s²; Y = 9,5 m/s²; Z = 9,5 m/s²
• Accelerazione simultanea max: 16,5 m/s²
• Accelerazione max asse B: 200 rad/s²; asse C: 100 rad/s²
• Precisione posizionamento assi lineari (X, Y, Z): 0,08 mm
• Precisione posizionamento asse rotante (B): 0,015 °
• Potenza laser max: 3000 W - 4000 W
• Laser disponibili: TruFiber
• Automazione tavola rotante: carico max per lato 260 kg; postazioni di lavoro: 2
• Tempo non produttivo totale tipico: 4,5 s; Tempo di rotazione tipico: 2,4 s
• Diametro tavola rotante: 4000 mm; Altezza di lavoro: 700 mm
