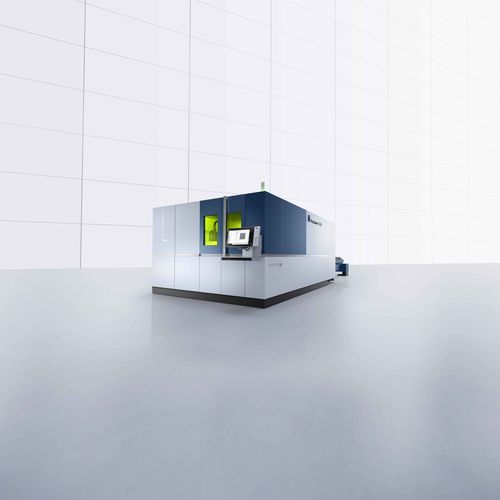

Macchina da taglio laser 2D TruLaser 50 series

per metalloper lamiereCNC

Panoramica
La TruLaser 5030 fiber, la TruLaser 5040 fiber e la TruLaser 5060 fiber sono macchine di taglio laser 2D a fibra che combinano assi dinamici, processi di taglio avanzati e automazione modulare. Accettano laser TruFiber a stato solido fino a 24 kW per ottenere elevati avanzamenti, qualità di contorno riproducibile e minimi interventi dell'operatore.

Caratteristiche principali

• Costi pezzo ridotti – elevata dinamica della macchina e azionamenti potenti per la lavorazione efficiente di contorni complessi.
• Potenza laser massima – fino a 24 kW (TruFiber 24001) per velocità di taglio maggiori e controllo di processo tramite Active Speed Control.
• Qualità pezzo costante – BrightLine fiber e ottimizzazione degli ugelli per bordi di taglio di elevata qualità e prelievo affidabile dei pezzi.
• Highspeed / Highspeed Eco – opzioni di processo e ugelli che aumentano la produttività e riducono il consumo di azoto.
• Trasmissione efficiente della potenza – integrazione macchina/processo che assicura l'efficace trasferimento della potenza laser sulla lamiera per alta produttività.
• Gestione ugelli intelligente – cambiatore ugelli automatizzato e Smart Nozzle Automation per mantenere lo stato di ugelli e lenti in funzionamento automatico.
• Operatività intuitiva – HMI Touchpoint per comandi rapidi e di facile utilizzo.
• Capacità formato grande – supporto di lamiere fino a 6 × 2 m per pezzi sovradimensionati.
• Contorni fini su acciaio spesso – funzione CoolLine per tagli intricati in acciaio da costruzione spesso.

Dati tecnici (selezione)
Varianti: TruLaser 5030 fiber / TruLaser 5040 fiber / TruLaser 5060 fiber
Dimensioni (L×W×H): es. 5030 — 9229 × 6145 × 2200 mm; 5040 — 11200 × 6373 × 2200 mm
Peso (macchina base): 5030 — 11 700 kg; 5040 — 14 300 kg
Velocità massima simultanea: fino a 280 m/min
Area di lavoro (X×Y): 5030 — 3000 × 1500 mm; 5040 — 4000 × 2000 mm; varianti 5060 disponibili
Peso massimo pezzo (singola paletta): fino a 3 300 kg con cambiatore paletta heavy-duty (dipende dal modello)

Dati laser (esempi per TruFiber)
TruFiber 6001 — max 6 000 W; acciaio fino a 25 mm (32 mm con pacchetto); inox fino a 25 mm (35 mm pacchetto); alluminio fino a 25 mm; rame/ottone fino a 10 mm.
TruFiber 9001 — max 9 000 W; acciaio fino a 30 mm; inox fino a 40 mm; alluminio fino a 30 mm; rame fino a 16 mm; ottone fino a 12,7 mm.
TruFiber 12001 — max 12 000 W; acciaio fino a 30 mm (50 mm pacchetto); inox fino a 40 mm (50 mm pacchetto); alluminio fino a 30 mm (40 mm pacchetto); rame fino a 16 mm; ottone fino a 12,7 mm.
TruFiber 24001 — max 24 000 W; acciaio fino a 40 mm (60 mm pacchetto); inox fino a 40 mm (60 mm pacchetto); alluminio fino a 40 mm; rame fino a 16 mm; ottone fino a 12,7 mm.

Consumi (media in produzione)
TruFiber 6001 ≈ 11 kW; TruFiber 9001 ≈ 14,5 kW; TruFiber 12001 ≈ 16 kW; TruFiber 24001 ≈ 27 kW.

Funzioni e opzioni

• BrightLine fiber, CoolLine, Highspeed / Highspeed Eco
• Active Speed Control, Smart Rerun, Nanojoints / Microjoints
• Smart Nozzle Automation, EdgeLine Bevel, PierceLine
• Pacchetti Performance, miscelatore gas integrato e opzioni cambiatore ugelli

Automazione & integrazione

• Automazione modulare: LoadMaster, LiftMaster, SortMaster, Part Station
• Integrazione stoccaggio (TruStore), interfacce OPC UA e ecosistema software TRUMPF (TruTops Boost, Smart View)
