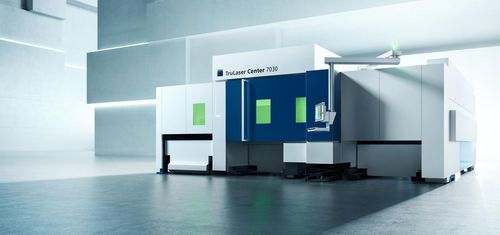

Macchina da taglio laser 2D TruLaser Center 7030

per lamiereCNCcompatta

Panoramica
Il TruLaser Center 7030 è un sistema compatto per il taglio laser 2D completamente automatico che integra programmazione, taglio, prelievo, smistamento e deposito in un'unica cella. Progettato per produzioni continue ad alto rendimento, gestisce in modo affidabile pezzi piccoli e delicati.

Vantaggi principali e funzioni

• Flusso di lavoro completamente automatico: proposte di programmazione, taglio laser, prelievo, smistamento e deposito.
• Vision Equipment: telecamere e illuminazione per la trasparenza del processo e il monitoraggio.
• SmartGate: supporto mobile sincronizzato con la testa di taglio per evitare ribaltamenti e saldature indesiderate; cilindro di espulsione che individua i punti di spinta ottimali.
• SmartLift: pin regolabili che sollevano i pezzi dal basso per stabilizzare geometrie delicate durante il prelievo.
• SortMaster Speed: prelievo e impilamento ad alta velocità su fino a otto pallet/contenitori con interruzioni minime del taglio.
• SortMaster Box Linear: smistamento parallelo di piccoli pezzi in fino a otto contenitori.
• LoadMaster Center / opzioni LoadMaster: carico automatico dei fogli e tecnologia di scollamento per separazione affidabile delle lastre.
• Cambiator ugelli automatico: selezione programmata degli ugelli con stoccaggio in armadio per preparazione parallela.
• Concetto macchina ibrido: asse aggiuntivo dinamico sulla testa di taglio per sfruttare alte velocità in curve e contorni complessi.
• TruTops Boost: generazione automatica di proposte di taglio, prelievo e smistamento che considerano le condizioni fisiche per evitare ribaltamenti e ottimizzare il flusso.
• Opzioni di collegamento magazzino: connessione frontale o laterale a magazzini (es. TruStore o soluzioni di terze parti) per alimentazione materiale e stoccaggio pezzi finiti.

Applicazioni e materiali
La macchina copre applicazioni comuni di taglio lamiera e lavora acciaio, acciaio inox, alluminio, rame e ottone. È particolarmente efficiente su lamiera sottile e consente l'estrazione affidabile di pezzi molto piccoli o delicati.

Automazione e software

• Integrazione di moduli hardware automatizzati (SmartGate, SmartLift, SortMaster Speed/Box Linear, LoadMaster) con TruTops Boost per il supporto al flusso di lavoro.
• Pronta per Industry 4.0 con connettività e interfacce OPC UA; Smart View per monitoraggio e analisi macchina.
• Opzioni di integrazione con sistemi di magazzino e strumenti di pianificazione della produzione.

Casi d'uso / Punti salienti

• Produzione completamente automatizzata dal programma al pezzo smistato per taglio laser ad alto rendimento.
• Prelievo e impilamento affidabili di componenti grandi e estremamente filigranati.
• Supporti e sistemi di espulsione intelligenti che riducono sfridi e interruzioni di movimentazione.
• Adattabile a un'ampia gamma di geometrie e spessori nei limiti della macchina.

Caratteristiche / specifiche tecniche

• Modello: TruLaser Center 7030
• Marca: TRUMPF
• Dimensioni di installazione — Lunghezza: 10135 mm
• Dimensioni di installazione — Larghezza (carrello estratto): 10720 mm
• Dimensioni di installazione — Larghezza (carrello rientrato): 6420 mm
• Dimensioni di installazione — Altezza: 3050 mm
• Peso con tutti i gruppi: 38860 kg
• Area di lavoro nominale — Asse X: 3000 mm
• Area di lavoro nominale — Asse Y: 1500 mm
• Area di lavoro nominale — Asse Z: 120 mm
• Opzioni laser: TruFiber 6001 (6000 W) o TruFiber 12001 (12000 W)
• Spessori massimi indicativi: acciaio / inox 12,7 mm; alluminio / ottone / rame 6 mm
• SmartGate scarico — Dimensione max pezzo: 160 mm x 160 mm; Dimensione min pezzo: 30 mm x 30 mm
• SortMaster Speed scarico — Dimensione max pezzo: 2000 mm x 1500 mm; Dimensione min pezzo: 90 mm x 60 mm
• Moduli di automazione standard: SmartGate, SmartLift, SortMaster Speed, SortMaster Box Linear, LoadMaster Center
• Software / integrazione: TruTops Boost; interfacce OPC UA; Smart View
