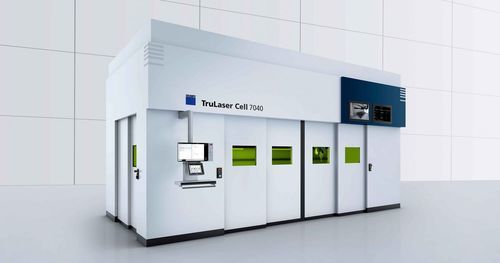

Macchina da taglio laser 2D TruLaser Cell 7040

laser 3Dper metalloper lamiere

Panoramica
Il TruLaser Cell 7040 è un sistema laser 3D modulare per componenti 2D/3D e tubi. Consente il passaggio flessibile tra taglio laser, saldatura laser e deposito laser (LMD) e può essere configurato o retrofitato in base alle esigenze produttive.

Punti di forza

• Elevata produttività: dinamica macchina avanzata e funzioni di ottimizzazione dei cicli per ridurre i tempi di lavorazione.
• Ergonomia operatore: pannello di controllo mobile/rotante e app MobileControl per comando da qualsiasi postazione.
• Sicurezza del processo: tecnologia X‑Blast e design degli ugelli robusti per maggiore stabilità e durata.
• Qualità dei componenti: tabelle tecnologiche, allineamento garantito del fascio e BrightLine Weld per risultati costanti di taglio e saldatura.
• Pronto per Industria 4.0: concetto di controllo moderno con interfaccia OPC/UA.
• Modulare e aggiornabile: moduli configurabili e opzioni di retrofit per layout su misura.

Flessibilità dei processi e funzionamento
Supporta taglio laser 2D/3D, saldatura laser e LMD. La soluzione 2‑in‑1 fiber consente più processi con un unico cavo laser; il cambio di processo richiede in genere solo la sostituzione dell'ottica di lavorazione, mentre il controllo si adatta automaticamente. Il pannello ergonomico (rotante e scorrevole) e il mouse 6D facilitano il teach‑in e i rapidi spostamenti degli assi.

Vantaggi di costo e installazione
Alta dinamica, foratura on‑the‑fly (FastLine Cell) e ottica di taglio dinamica riducono i tempi ciclo. Operazioni a due stazioni, cambiatori rotanti e tavoli mobili permettono carico/scarico in parallelo per grandi volumi. Porta frontale rapida e armadi elettrici integrati riducono l'ingombro e i tempi non produttivi.

Applicazioni (esempi)

• Taglio di lamiera zincata per componenti automobilistici con alta qualità.
• Rifilatura e contornatura 2D/3D di componenti veicolo e prototipi.
• Saldatura laser di componenti tridimensionali (es. giranti) per risparmio materiale e riduzione delle lavorazioni successive.
• Applicazioni BrightLine Weld per saldature quasi senza spruzzi e maggiore capacità produttiva.
• Riparazione e rivestimento tramite LMD per prolungare la vita componente.
• Tailor welded blanks: combinazione di materiali/spessori con VisionLine e ottiche Multifocus.

Software

• TruTops Cell: ambiente di programmazione 3D, importazione CAD 3D e generazione automatica di proposte di processo e attrezzature.
• TruTops Boost: assistenti di automazione per selezione parametri, nesting e semplificazione programmazione.

Opzioni e automazione

• BrightLine Weld, Smart Approach, Smart Optics Setup, ObserveLine e VisionLine per controllo qualità e image processing.
• Pareti per due stazioni, cambiatori rotanti e tavoli scorrevoli per produzione in serie e ergonomia di carico.
• Interfacce di automazione (Basic/Comfort/Professional) secondo il livello di integrazione richiesto.

Specifiche tecniche (sintesi)
TruLaser Cell 7040 fiber
Campi di corsa: X = 4000 mm; Y = 1500 / 2000 mm; Z = 750 / 1000 mm; B = ±135°; C = n x 360°; ottica dinamica ±9 mm
Velocità max: assi singoli fino a 100 m/min; simultanea fino a 173 m/min; B/C fino a 90 1/min
Accelerazioni max: X 9 m/s²; Y/Z 10 m/s²; ottica dinamica 40 m/s²; B 200 rad/s²; C 100 rad/s²
Precisione posizionamento: assi lineari 0,08 mm; asse B 0,015°
Potenza laser: 3000–6000 W (TruDisk / TruFiber)

Caratteristiche / specifiche tecniche

• Modello: TruLaser Cell 7040 (variante fiber disponibile)
• Processi: taglio laser 2D/3D, saldatura laser, deposito laser (LMD)
• Campi principali: X 4000 mm; Y 1500/2000 mm; Z 750/1000 mm; rotazioni B/C per lavoro 5 assi
• Ottica di taglio dinamica ±9 mm; velocità simultanea max 173 m/min
• Potenza laser configurabile 3000–6000 W; compatibile con TruDisk e TruFiber
• Software: TruTops Cell, TruTops Boost; interfaccia OPC/UA
• Opzioni chiave: BrightLine Weld, FastLine Cell, VisionLine, ObserveLine, Smart Approach, Smart Optics Setup, cambiatori rotanti, funzionamento a due stazioni
