Punzonatrice CNC TruPunch 5000

idraulicaper metallopunzonatura

Panoramica

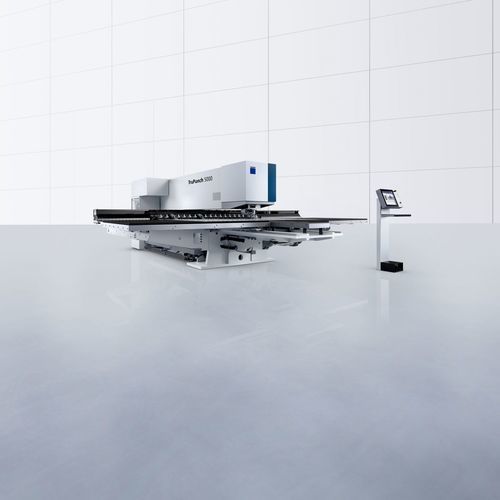

La TruPunch 5000 è una punzonatrice industriale ad alte prestazioni per produzione in serie. Offre alte velocità di corsa, affidabilità di processo e opzioni di automazione modulari. Azionamenti privi di gioco e asse C ad alta velocità consentono filettatura rapida e lavorazione efficiente di contorni complessi. Il motore idraulico permette punzonatura fino a 1.600 corse/min e marcatura ad altissime velocità; componenti di automazione intelligenti e funzioni Smart aumentano produttività e stabilità del processo.

Punti chiave

• Alte velocità: punzonatura fino a 1.600 colpi/min (a seconda della variante) e marcatura fino a 2.800–3.000 colpi/min.
• Matrice attiva (discendente) per punzonatura e formatura senza graffi.
• Ampie opzioni di automazione: SheetMaster, SortMaster Box / SortMaster Box Linear, DisposeMaster, ToolMaster Linear.
• Rapido cambio utensile con ToolMaster Linear (ampia capacità del magazine; supporta fino a ~90 utensili in configurazione).
• Movimentazione delicata con ganasce retrattili e tavoli a sfere o spazzole.
• Funzioni per l'affidabilità del processo: Smart Punch Monitoring, riconoscimento del formato, livellamento integrato, Smart Load e Smart Unload.

Dati tecnici (estratto)
Formati: grande / medio. Larghezza: 7610 mm / 6540 mm. Profondità: 8171 mm / 7395 mm. Altezza: 2072 mm / 2072 mm. Punzonatura (E = 1 mm): 1350 1/min (grande) / 1600 1/min (medio). Marcatura: fino a 3000 1/min (valori tabella; panoramica riferisce 2.800–3.000 1/min). Campo X / Y punzonatura: 3050 mm / 1550 mm (grande) ; 2500 mm / 1250 mm (medio). Spessore lamiera max.: 8 mm. Peso pezzo max.: 280 kg (grande) / 200 kg (medio). Forza di punzonatura max.: 220 kN. Tempo cambio MultiTool: 0,3 s. Utensili/ganasce: 21 / 4 (grande) ; 18 / 3 (medio). Dimensioni evacuazione: botola 500 x 500 mm; scivolo fisso 80 x 50 mm. Consumo medio: 0,5 kW (standby) ; 9,5 kW (produzione).

Applicazioni

• Punzonatura, stampaggio e marcatura ad alto volume per componenti complessi.
• Linee di produzione automatizzate con carico, scarico e smistamento integrati.
• Componenti che richiedono superfici senza graffi o lavorazioni senza griglie residue.

Specifiche

• Modello: TruPunch 5000
• Produttore: TRUMPF
• Categoria: punzonatrici
• Velocità punzonatura: fino a 1.600 1/min (a seconda della variante)
• Velocità marcatura: fino a 2.800–3.000 1/min
• Formati: grande e medio (vedi dati tecnici)
• Spessore max. lamiera: 8 mm
• Forza max. punzonatura: 220 kN
• Automazione utensili: ToolMaster Linear
• Cambio MultiTool: 0,3 s
• Opzioni di automazione: SheetMaster, SortMaster Box, SortMaster Box Linear, DisposeMaster, ToolMaster Linear
• Consumo medio (produzione): 9,5 kW; standby con spegnimento automatico: 0,5 kW
