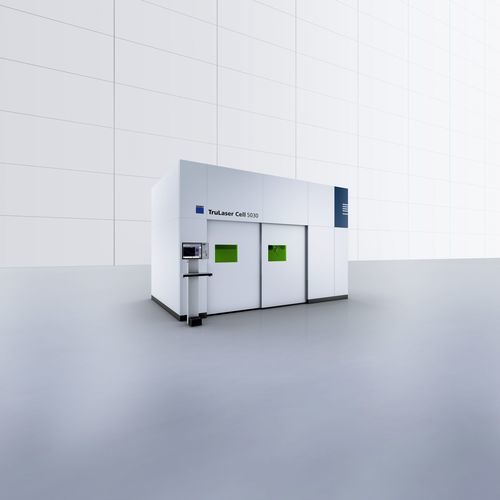

Macchina da taglio laser 2D TruLaser Cell 5030

laser 3Dper metalloper profilati in alluminio

Panoramica
La TruLaser Cell 5030 è il modello di ingresso per taglio laser 2D/3D e saldatura laser, indicato per lotti di piccole e medie dimensioni e per frequenti cambi di pezzo. Offre un basso costo orario macchina ed è compatibile con laser TruDisk e TruFiber oltre alle funzioni consolidate della serie TruLaser Cell.

Punti di forza

• Costi operativi contenuti: investimento ridotto e costo orario macchina economico per produzioni di piccole/medie dimensioni.
• Flessibilità di processo: ottica mobile e soluzione 2-in-1 LLK per taglio e saldatura con un unico cavo laser (richiede cambio ottica).
• Gestione rapida e affidabile: giunto magnetico per ottiche e porte scorrevoli anteriori per ridurre i fermi macchina.
• Facile da usare: Teachbox e touchscreen; TruTops Cell Shopfloor per rapidi adattamenti dei programmi in macchina.

Laser e sistema
Compatibile con laser TruDisk (a disco, stato solido) e TruFiber. TruDisk fornisce ottima qualità del fascio e alte velocità di taglio; il controllo adattivo compensa automaticamente il cambio di ottica tra taglio e saldatura.

Affidabilità macchina e ausili di processo
Il giunto magnetico riduce i danni meccanici in caso di collisione permettendo un rapido ripristino senza intervento esterno. La tecnologia X-Blast aumenta la distanza tra ugello e lamiera per una maggiore stabilità nelle lavorazioni 3D e una migliore qualità di taglio/saldatura.

Applicazioni

• Taglio laser 2D e 3D e saldatura laser per lotti di piccole/medie dimensioni.
• Componenti automobilistici (es. portelloni, elementi sedili), taglio e rifilatura di pezzi tranciati e stampati.
• Saldatura laser di componenti tridimensionali (es. giranti) per ridurre rilavorazioni e consumo di materiale.

Dati tecnici (selezione)
Corsa assi: X = 3000 mm; Y = 1500 mm; Z = 700 mm; B = ±135°; C = n × 360°
Dimensione massima pezzo utilizzabile: X = 2540 mm; Y = 1040 mm; Z = 470 mm
Velocità assi max: X/Y/Z = 60 m/min; simultanea = 104 m/min; B/C = 60 1/min
Accelerazioni max: X/Y/Z = 8 m/s²; simultanea = 13,8 m/s²; B = 200 rad/s²; C = 100 rad/s²
Precisione di posizionamento: assi lineari = 0,08 mm; asse B = 0,015°
Potenza laser: 3000 W – 4000 W; laser disponibili: TruDisk, TruFiber

Specifiche tecniche

• Modello: TruLaser Cell 5030
• Applicazioni principali: taglio laser 2D/3D, saldatura laser
• Laser compatibili: TruDisk (stato solido), TruFiber (fibra)
• Intervallo di potenza laser: 3000 W – 4000 W
• Corse: X = 3000 mm; Y = 1500 mm; Z = 700 mm; B = ±135°; C = rotazione continua (n × 360°)
• Dimensioni pezzo utilizzabile (X × Y × Z): 2540 × 1040 × 470 mm
• Velocità lineari max (X/Y/Z): 60 m/min; simultanea: 104 m/min
• Accelerazioni lineari max (X/Y/Z): 8 m/s²; simultanea: 13,8 m/s²; B: 200 rad/s²; C: 100 rad/s²
• Precisione di posizionamento: 0,08 mm (lineare), 0,015° (B)
• Funzioni principali: giunto magnetico per ottiche, X-Blast, ottica mobile, Teachbox e touchscreen, integrazione TruTops Cell Shopfloor, LLK 2-in-1 per taglio e saldatura
